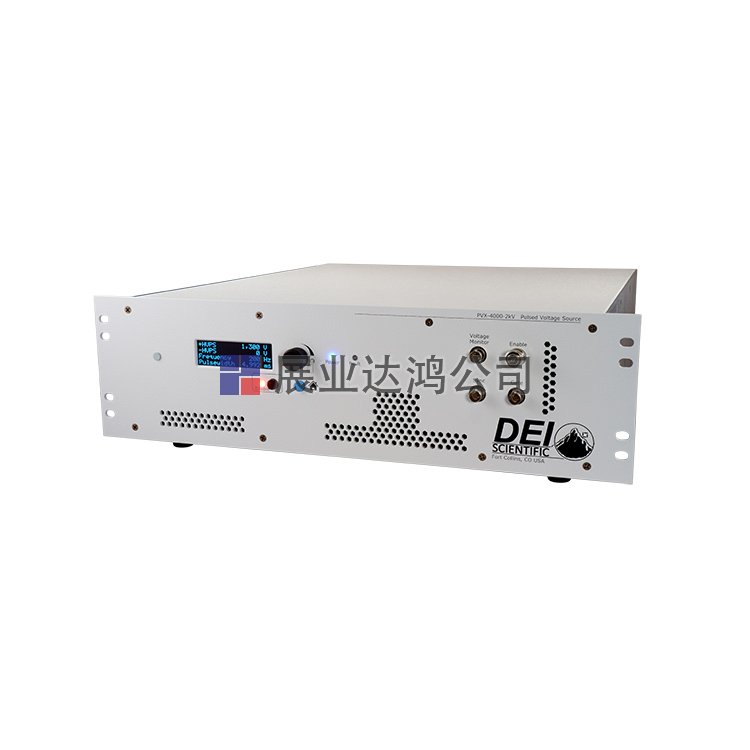

PVX-4000-2KV 2000V雙極脈沖發生器描述
PVX-4000-2kV 是一款風冷式高壓雙極脈沖發生器。PVX-4000-2kV 針對驅動高達 ±2000 V 的高阻抗容性負載進行了優化，非常適合驅動提取柵和偏轉板，以對飛行時間質譜儀和加速器中的粒子束進行靜電調制。
輸出電壓可設置為 0 V 至 ±2000 V。內部觸發源支持 2% 至 98% 的占空比和 40 Hz 至 30,000 Hz 的重復率。
使用外部觸發源時，支持從 500 ns 到 DC 的脈沖寬度和從單次到 100 kHz 的重復率。PVX-4000-2kV 具有內置觸發源和內部正負高壓直流電源，可用作獨立的測試系統
通過前面板控件以及 RS-232 和 USB 計算機接口進行編程。
PVX-4000-2KV 2000V雙極脈沖發生器計算機接口
對于自動化應用，通過 RS-232 和 USB 計算機接口提供對儀器的完全控制。內部非易失性存儲器中最多可存儲五個系統配置，可即時調用常用配置。
PVX-4000-2KV 2000V雙極脈沖發生器控制信號
位置方便的前面板 BNC 連接器允許從外部觸發 PVX-4000-2kV。
該系統有一個同步輸出，用于與其他設備互連。來自同步輸出的脈沖與輸出電壓脈沖的前沿同步。
使用設置為 1 MΩ 端接的示波器，可以通過電壓監視器 BNC 連接輕松監視輸出電壓波形。
PVX-4000-2KV 2000V雙極脈沖發生器特征
0 至 ±2000 V 脈沖輸出
<50 ns 上升和下降時間
脈沖寬度從 <500 ns 到 DC
內部觸發器
40 Hz 至 30 kHz 脈沖重復頻率
2% 至 98% 占空比
外部觸發
單發至 100 kHz 脈沖重復頻率
0% 至 100% 占空比
防止電弧、短路和負載瞬變
電壓監視器和同步輸出
PVX-4000-2KV 2000V雙極脈沖發生器應用
PVX-4000-2kV 針對高阻抗容性負載進行了優化，非常適合驅動提取柵和偏轉板，以對飛行時間質譜儀和加速器中的粒子束進行靜電調制。
其堅固且多功能的設計也使其非常適合脈沖或門控功率管柵、普克爾斯盒和 Q 開關、聲學換能器、微通道板、光電倍增管和圖像增強器。
PVX-4000-2KV 2000V雙極脈沖發生器規格
|
重量 |
30 磅 |
|
尺寸 |
26 × 26 × 12 英寸 |
|
最大電壓幅度 |
2,000V |
|
脈沖極性 |
雙極 (+/-) |
|
最大/最小頻率 |
100kHz |
|
上升/下降時間 |
50ns |
|
脈沖引擎（觸發器） |
外部內部 |
|
遙控 |
RS232、USB |
|
構成因素 |
臺式，機架式可選 |
