X射線萬用表產品詳細
用于研發和牙科服務和質量保證的X射線萬用表
QUART didoNEO系列儀表為診斷X射線測量市場引入了一種新方法：
• 該系統具有業內有史以來最輕的多功能基礎單元。
• didoNEO采用最小、最薄的多參數探測器。
• 用戶可以在現場訪問設備顯示屏上的波形預覽，而無需訪問 PC 或筆記本電腦。
• 內存中最多可存儲 10，000 次曝光，以供將來參考或報告。

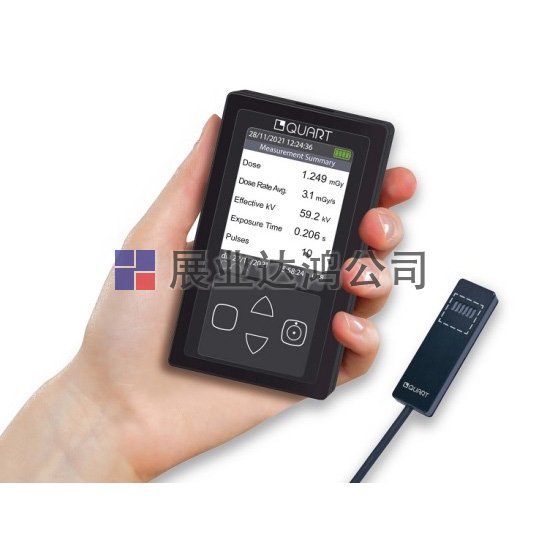

X射線萬用表基本單元
didoNEO的基本單元（和探測器）在尺寸和重量上進行了優化。它們代表了業內最緊湊的 X 射線計傳感器和基礎單元。單元屏幕可實現曝光波形預覽 - 只需傾斜設備即可顯示。放大和縮小，對曝光圖進行詳細的視覺分析。
X射線萬用表探測器
緊湊的探測器設計可以在空間有限的位置進行測量，例如在散射輻射網格后面，以確定設備衰減系數。小尺寸對透視AEC的影響也非常低。該探測器可以輕松有效地定位在牙科全景X射線設備*上。直接 HVL 和總過濾測量在交付時集成和校準，無需額外收費。
X射線萬用表技術規格
一般特點
• 曝光：一個用于獲取所有參數
• 模式：自動啟動，自動停止和自動重置
• 電源：可充電鋰離子電池
• 電池使用時間：大約10個工作小時，直到需要充電
• 底座尺寸： 12 x 7 x 2 厘米 （長 x 寬 x 高）
• 系統重量： 200克
• 探測器尺寸：6.0 x 1.8 x 0.7 厘米（長 x 寬 x 高）
• 探測器重量：可忽略不計（！
參數
• 劑量
• 劑量寬度產品*
• 劑量率實時/最大/平均/半曝光
• 最大千伏 / 千伏有效電壓 （PPV）
• 脈沖/脈沖速率
• 暴露時間 （IEC 60601-2-54） / 輻射時間
• 直接高壓
• 總過濾
規格
• 劑量：1 μGy – 1 Gy（不確定度±5%，分辨率0.1 μGy）
• DWP： 1 μGy*cm - 1 Gy*cm （不確定度±5%，分辨率 0.1 μGy*cm）
• 劑量率：0.5 μGy/s – 1 Gy/s（不確定度±5%，分辨率 0.1 μGy/s）
• kV：40–125 kV，1.0 – 8.5 mm Al 總過濾（不確定度±6%，在已知的醫用輻射質量下要好得多，分辨率為 0.1 kV）
• 脈沖： 1– 65.000 （不確定度 1 脈沖， 分辨率單脈沖）
• 脈率： 0.1– 250 脈沖/秒
• 時間：0.2毫秒 – 296秒（不確定度±0.7毫秒，分辨率0.1毫秒）
• 直接高壓：0.8 – 13.3 mm Al，總過濾 1–50 mm，40 – 150 kV（不確定度±6%，分辨率 0.1mm）
• 總過濾：1.0 – 8.5 mm Al ，60 – 90 kV（不確定度±7%，分辨率 0.1 mm）
測量不確定度定義
不確定性表示為根據 JCGM 100：2008 （GUM） 和 JCGM 101：2008（GUM 增刊 1）計算的相對組合標準不確定性。包括DIN EN 61674：2015-11中規定的所有影響量，使用最大允許偏差作為保守估計，除非有特定的測量結果。申報值適用于廣泛的暴露條件，但對于非常低劑量和低劑量率的組合，可能會超過該值。
數據傳輸
• 微型 USB 2.0（微型 B – USB A 電纜）
• USB 連接在交付時處于活動狀態.
1999年，國家放射防護委員會（NRPB）建議引入DWP來測量全景牙科放射學中的患者劑量。
DWP進一步被推薦為劑量參考：Napier ID.牙科X光檢查的參考劑量。Br Dent J （1999） 186： 392–6.
