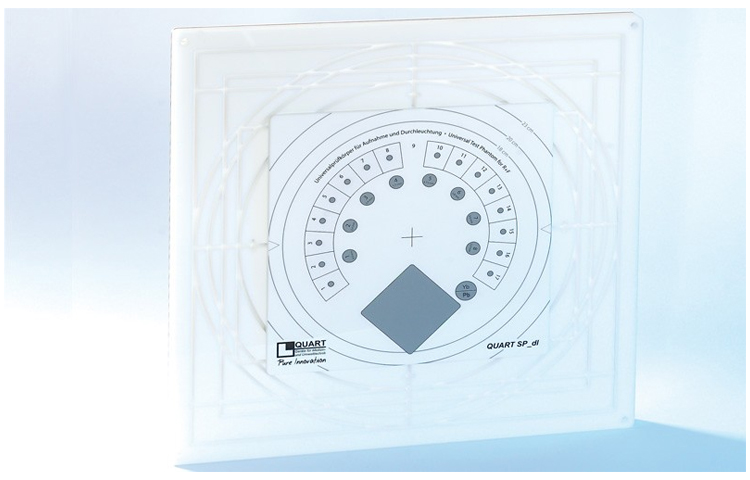

德國QUART SPdl CR/DR圖像質量測試模體詳細介紹
數字和模擬射線照相設備質量保證和關鍵檢驗的試驗?zāi)Ｐ?/strong>
德國QUART SPdl CR/DR圖像質量測試模體設計用于數字和傳統X射線應用中的QA/QC常規測試，范圍從DR、CR到透視設備。只需要一次曝光就可以收集所有必要的參數來確定x射線設備的成像質量。曝光后，對測試圖像進行視覺評估。QUART SP_dl模體符合IEC、DIN 6868-58和DIN 6868-4以及IPEM、ÖNORM、PN-EN標準和AFSSAPS法規。
SPdl CR/DR圖像質量測試模體測試程序
QC測試在初始設備安裝時進行，以建立視覺參考。在常規的基礎上，他們是為了確保系統的成像能力的恒定性。成像性能的任何惡化都將通過對測試圖像的視覺評估來揭示。QA/QC模體的單個圖像包含用于此目的的大量信息。
模體的特殊之處在于集成了kV測試對象。有了它，發電機輸出穩定性可以每月進行監測，而無需進行侵入式或非侵入式kV測量。由于kV測試對象由2種不同的材料組成，因此可以為特定的輻射質量定義2個過渡點。該方法的準確度為+/-2 kV的純視覺評價。用亮度計（數字式）或感光計（膠片/屏幕）測量時，該方法的準確度將提高到+/—0.5千伏。如果在驗收或恒定性測試程序中未使用附加過濾，即Al或PMMA/Cu，則QUART SP_dl也可用作兒科模型（兒童模型）。
SPdl CR/DR圖像質量測試模體測試參數
空間分辨率
低對比度分辨率
輻射場校準
圖像均勻性
偽像、圖像缺陷等
發電機穩定性
輻射質量
劑量指示器
用于關鍵和常規QA/QC的創新測試工具
QUART SP_dl模體設計用于數字和傳統（模擬）熒光鏡設備的質量控制，以實現最大精度和診斷相關性。
模體的集成測試對象符合并超過了當前的標準規定。它具有獨特的測試對象，可以評估X射線發生器的kV輸出/穩定性。只有這種類型的測試對象被推薦來定義當前QA標準所要求的特定轉換點。
模體身體的尺寸為20 x 20cm。這種尺寸對于小的X射線場是足夠的。對于高達33 x 33cm的更大FOV格式，可提供擴展。模體和擴展的結合覆蓋了數字和傳統CR&DR的所有視野。使用這種組合可以為FOV大于20 x 20cm的設備節省放射科醫生購買單獨的模體。
德國QUART SPdl CR/DR圖像質量測試模體技術規格
1.5毫米銅的集成過濾
動態測試臺階楔塊（17個臺階；厚度0–3.5 mm）
17其他低對比度測試對象；每級1個（直徑4 mm）
8個低對比度測試對象（鋁；0.4–4 mm；B.2 15 mm）
集成線對測試模式（38/Pb型0.05 mm/45°）
獨特的kV測試對象（Yt+Pb）
無線電不透明場尺寸標記
無線電不透明中心標記
模體尺寸：200x200x18.5毫米（長x寬x高）
可提供均勻表面和現場標記的擴展
適用于33cm x 33cm以下的格式
德國QUART SPdl CR/DR圖像質量測試模體配件包括
QUART SP_dl測試模體
手冊
軟包
QUART al250增加了標準過濾（可選）
QUART SP_dl的大型字段擴展（可選）
QUART SP_dl、擴展和劑量計的運輸箱（可選）
可提供
用于常規QA/QC的QUART SP econo Phantom
用于CR/DR的QUART SP digi模體
QUART al250增加了QA/QC標準過濾
QUART cu10增加了QA/QC過濾（>100 kV）
QUART dido/time R/RF恒定性試驗劑量計
