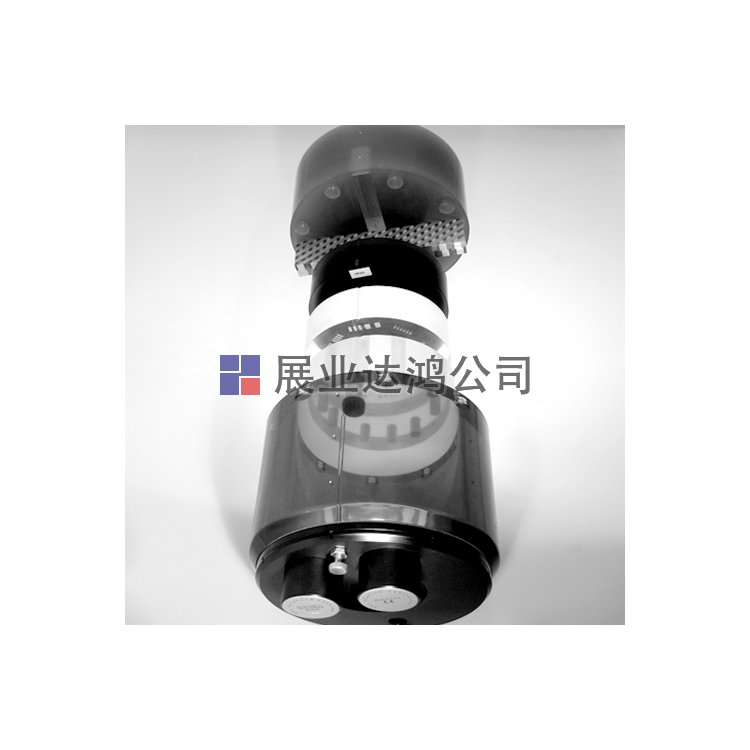

Catphan700CT性能測試醫療模體描述
Catphan® 700 旨在用于最先進的 CT 掃描儀和需要高級體模來測量其全部潛力的研究。
幻影保留了其他 Catphan® 型號中提供的許多測試和功能，包括 CTP515 低對比度模塊和集成外殼安裝系統。其他測試對象在此開發中得到改進，包括在新的 CTP714 高分辨率模塊中添加高達 30 lp/cm 的測試圖案，在 CTP682 感光切片幾何模塊中包含的低對比度球體陣列中添加更小的丙烯酸球體，以及額外的骨骼和肺部樣本，以幫助客戶使用其 CT 圖像進行放射治療計劃。Cathan® 700 還包含新的 CTP758 波形插件，用于測量整個掃描區域的切片幾何形狀和分辨率。
此外，為了解決由于掃描儀 x 和 y 軸的測試圖案方向可能出現的變量，體模有一個新的旋轉支架。這使得已安裝的體模可以旋轉 360°，對齊棘爪以 45° 的間隔進行研究，以研究可能的角度位置相關結果。
Smári圖像分析服務
Catphan® 700 配備了Smári，這是由 The Phantom Laboratory 創建的強大的基于 Web 的圖像分析服務。Smári 在云中提供自動幻像分析，并將測量結果保存在數據庫中，以進行趨勢分析、機器比較和歷史記錄。
Catphan700CT性能測試醫療模體模塊
Catphan® 700 由 6 個模塊組成，封裝在 20 厘米的外殼中。
CTP682 切片幾何和感光模塊：
CTP682 模塊包含三組相對的切片幾何坡道。相對的 23 度坡道用于測量掃描切片幾何形狀、驗證模型位置并檢查患者對齊系統和掃描儀臺增量。與常用的 45 度坡道相比，淺 23 度角可以更精確地測量切片厚度。z 軸高度為 38 毫米的粗坡道使用 0.28 毫米珠子，以 1 毫米 z 軸增量設置，細坡道使用 0.18 毫米珠子，以 0.25 毫米 z 軸增量設置。其中一個坡道組使用 0.15 毫米細線，可以準確測量 1 毫米和 2 毫米薄切片，而不會出現條紋偽影。龍門角度（最大 10 度）可以通過斜坡長度的比率確定，從而避免錯誤測量。
該模塊包括 10 個感光度目標（丙烯酸、Bone-50%、LDPE、Bone-20%、Teflon、聚苯乙烯、Delrin™、Lung Foam #7112、PMP 和空氣，以及用于測量 CT 數線性度的小瓶）。目標數量的增加使該模塊適用于放射治療 CT 感光度測定。
該模塊還包含八個丙烯酸球體，用于評估掃描儀對子切片球形體積的成像。球體直徑為 1、1.5、2、3、4、6、8 和 10mm。
像素大小可以通過計算完全相反的感光目標中心之間的像素來確定。
CTP714 高分辨率模塊：
CTP714 的獨特設計通過減少高對比度材料的數量來最大限度地減少視覺偽影。2 毫米厚的鋁制對比圖形被澆鑄在徑向八角形圖案上，其分辨率部分為每厘米 1 至 30 條線對。這種分辨率規格模式大大降低了來自其他測試對象的條紋偽影的可能性。八角形設計和帶 45° 分度的旋轉底座相結合，使所有量規段都可以與 x 或 y 軸對齊，或者以 45° 或 90° 角進行測量。
CTP515 低對比度模塊：
CTP515 由一系列不同直徑和三個對比度級別的圓柱棒組成，用于測量低對比度性能。40 毫米長的棒在所有 z 軸位置提供一致的對比度值，從而避免在您掃描截面時出現任何體積平均誤差。獨特的子切片測試對象能夠評估不同掃描協議（間距、切片寬度和重建算法）在解決子切片低對比度對象方面的有效性。
為了選擇螺旋和多切片圖像協議，此模塊中包含了獨特的子切片低對比度目標（截斷圓柱體）。將通過掃描子切片目標獲得的圖像與不同的成像設置（切片寬度、間距和重建算法）進行比較，可提供有價值的信息，以幫助選擇用于識別小的低對比度對象（如腫瘤）的最佳協議。
所有各種樣品和背景材料都具有等效的有效原子序數；只有改變密度才能產生有效衰減系數的變化。
子切片目標具有標稱 1.0% 的對比度和 3、5 和 7 毫米的 z 軸長度。對于這些長度中的每一個，都有直徑為 3、5、7 和 9 毫米的目標。
CTP758 Wave Insert：
波形斜坡設計用于查看受平面內分辨率和 z 軸（切片厚度）分辨率影響的體模上的切片幾何形狀。這是通過提供一個周期性圖案來實現的，該圖案以給定的斜坡角度穿過 z 軸。通過通過兩個斜坡分析輪廓，可以揭示有關 3D 體素分辨率的信息。
測試對象的完美 CT 圖像（不損失分辨率）將產生直線與成對斜面相交的一致幾何圖案。由于掃描儀在所有維度（切片厚度和平面內分辨率）的分辨率有限，波形偏離其理想形式，因此可以測量和分析噪聲影響和其他不均勻性來源，以確定和評估成像性能斷層成像設備。空間性能包括設備準確成像對象的能力，包括平面內分辨率特性、切片厚度、切片平面的角度方向以及整個掃描場的響應均勻性。例如，如果整個切片的切片厚度存在變化，或者從切片的一側到另一側，
CTP723 Bead Blocks：
幻象中還提供了六個點源，以提供有關平面內 PSF 和產生的 MTF 的同步信息。
CTP712 均勻度模塊：
直徑為 20 厘米的圖像均勻度模塊由均勻材料鑄造而成，其 CT 值設計為在標準掃描協議下水密度的 2% (20H) 以內。通常記錄的 CT 編號范圍從 5H 到 18H。該模塊用于測量空間均勻性、平均 CT 數和噪聲值。
使用固體材料可消除因暴露于冰凍溫度而導致的泄漏或損壞風險。CTP712 實心圖像均勻度模塊提供一致的結果，比使用充水罐的模塊使用方便得多，并且消除了因不同水源而導致的變化。這種固體材料的高徑向和軸向均勻性使其成為水的理想替代品。它已經在 x、y 和 z 平面中的各種變量上進行了徹底的測試，并且在所有應用中都被證明是穩定的。
Catphan700CT性能測試醫療模體測試總結
CTP682
- 感光度（線性）
- 掃描切片幾何形狀
- 切片靈敏度曲線
- 帶有線和珠坡道的切片寬度
- 像素（矩陣）大小
- 圓形對稱
- 模型位置驗證
- 患者對齊系統檢查
- 掃描增量
- MTF 使用兩個線或珠點源
- 使用體積平均球體對比目標
CTP714
- 高分辨率測量 - 每厘米最多 30 個線對
CTP515
- 低對比敏感度
- 比較子切片和超切片低對比敏感度
CTP758、CTP723
- 來自波插入的諧波和強度分布
CTP712
- 空間均勻性
- 噪聲（精度）
