tsi 8380風量罩使用準備
8715型DP微壓計和8380風量罩是重量輕、易于使用的儀器，配有各種附件，用于測量壓力、溫度、濕度、空氣速度和風量。
（一）準備使用儀器
在使用模塊化平衡工具之前，必須確定電源。
（二）使用交流適配器為千分尺供電
當電池艙中的DIP開關設置為鎳氫時，交流適配器可用于為儀器供電或?yàn)殒嚉潆姵爻潆姟Ｈ绻鸇IP開關設置為堿性，并且連接了交流電源適配器，則電池將被旁路，儀表將由
交流適配器。請確保提供正確的電壓和頻率，該電壓和頻率標記在交流適配器的背面。
（三）用電池為千分尺供電
微壓計設計用于堿性或鎳氫可充電電池。如果使用鎳氫電池，電池壽命會更短。如果使用鎳氫電池，則需要更換DIP開關。請參閱下一節關于設置蓄電池選擇開關的內容。

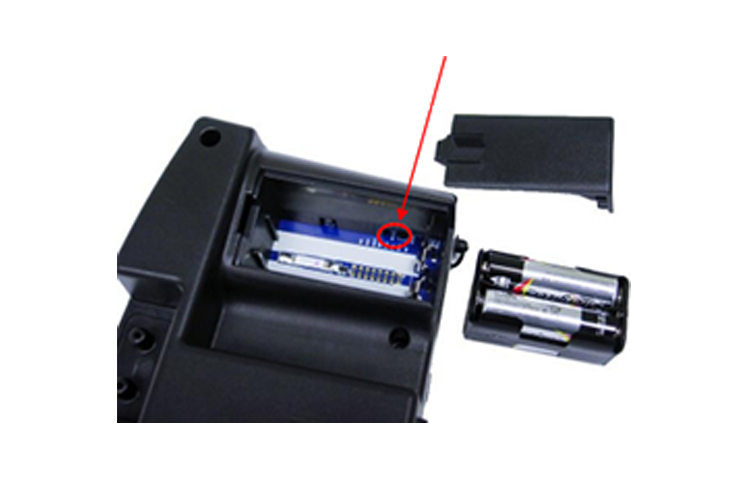

（四）要選擇正在使用的電池類型，請執行以下操作：

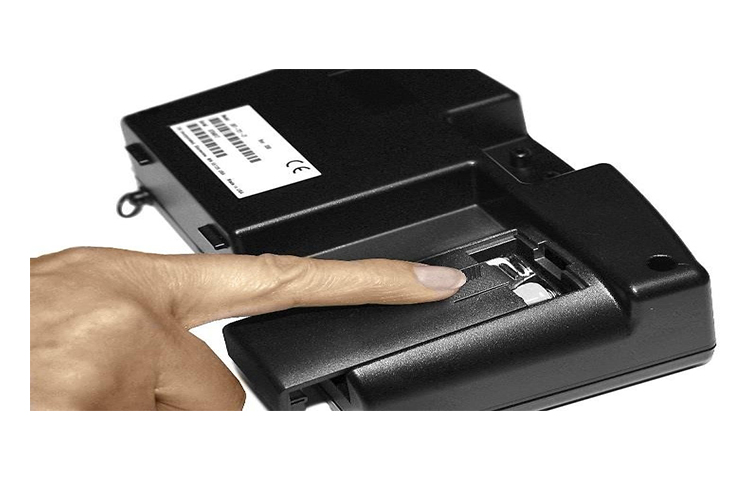

1.關閉該裝置，并將電池蓋放在微壓計的背面。
2.向下按壓行李廂蓋并將其向下滑動。（蓋子滑落。）
3.向上拉動電池支架的底部（將其松開），然后松開電池支架，以拆下電池支架。
4.請參閱圖6，設置電池選擇開關以指示您正在使用的電池類型。
5.重新安裝電池支架并更換電池倉蓋。
要安裝更換電池：
1.關閉該裝置，并將電池蓋放在微壓計的背面。
2.向下按壓行李廂蓋并將其向下滑動。（蓋子滑落。）
3.向上拉動電池支架的底部（將其松開），然后拆下電池支架。
4.取出舊電池，換上新電池（堿性或可充電鎳氫電池）。確保電池方向正確。
5.驗證電池選擇開關是否正確設置（見圖5）。
重新安裝蓄電池支架并更換儲物箱蓋。

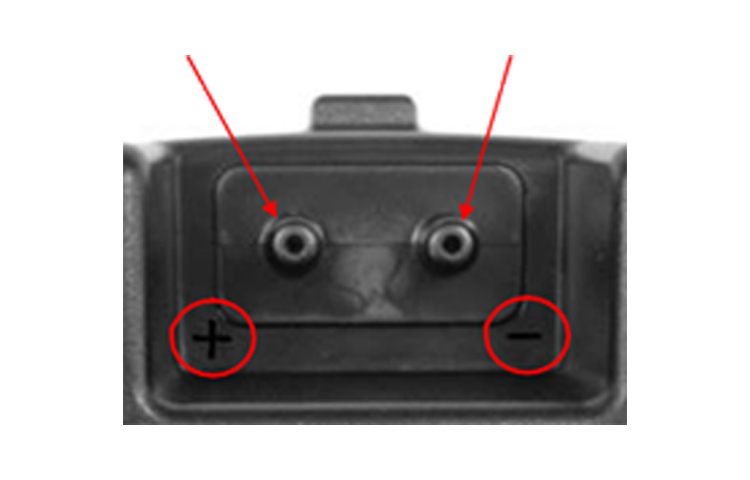

（五）使用壓力端口
壓差端口用于將微壓計連接到各種基于壓力的工具，包括8380風量罩、皮托管、氣流探針（直皮托管探針）、速度矩陣和靜壓探針。卡套管用于將微壓計上的端口連接到探頭。

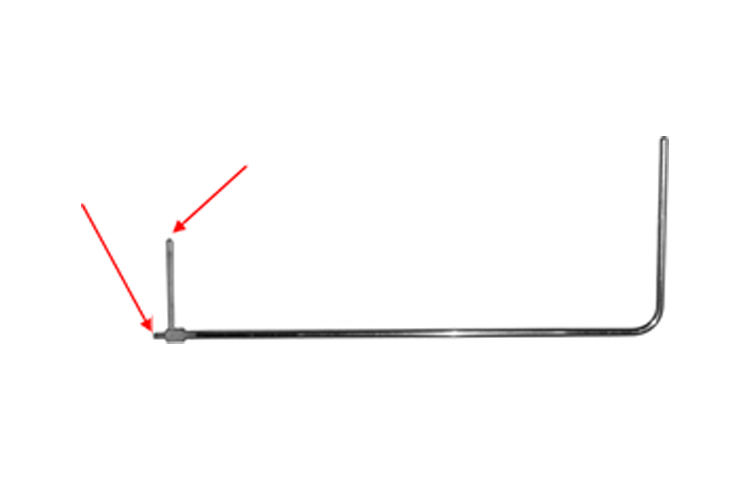

（六）連接皮托管
當微壓計連接到皮托管時，可以測量空氣速度或空氣體積。皮托管使用兩根長度相等的管連接到微壓計上的（+）和（-）壓力端口。探針的總壓力端口連接到儀表上的（+）端口，探針的靜壓端口連接到流量計上的（-）端口。
（七）將靜壓端口連接到千分尺
靜壓探頭上的靜壓端口將連接到微壓計上的（+）端口。微壓計上的（-）端口將向大氣開放（見圖9）。靜壓探頭用于測量風管靜壓，并具有將探頭固定在管道系統上的磁鐵。
（八）將千分尺連接到捕獲罩底座
1.向前傾斜儀表，將儀表底座中的凸舌與底座前部凹陷區域底部的兩個匹配槽對齊（見圖10）。
2.當卡舌接合在插槽中時，用力按壓顯示屏上方的儀表表面，直到儀表頂部中心的卡舌“咔嗒”一聲卡入底座中彎曲的金屬固定夾中。
3.將溫度電纜和背壓活門開關電纜連接到儀表的右側。
4.要將儀表從底座上拆下，首先斷開溫度電纜和背壓活門開關電纜，然后向上按壓金屬固定夾，將儀表從基座上松開。
（九）將速度矩陣連接到測微計
正極端口（+）位于速度矩陣的與手柄組件相對的一側。速度矩陣上的正端口（+）將連接到微壓計上的（+）端口，速度矩陣上負端口（-）將連接至微壓計的（-）端口。
支座可以擰在一起制成不同的長度，并用于保持遠離過濾器的固定和水平方向。支座附在速度矩陣的正（+）側。
手柄組件連接在速度矩陣中心的下游或負（-）側
（十）將空氣流量探頭連接到測微計
當微壓計連接到空氣流量探頭（直皮托管探頭）時，可以測量空氣速度或空氣體積。空氣流量探頭使用兩條長度相等的管道連接到微壓計上的（+）和（-）壓力端口。探針的總壓力端口連接到儀表上的（+）端口，探針的靜壓端口連接到流量計上的（-）端口
（十一）將基座溫度探頭、溫度和濕度探頭或熱風速計探頭連接至微表
這些探針在微型DIN連接器上具有“D”形二次成型，該連接器必須與微壓計右側的連接器對齊（見圖13）。這將確保探針正確連接，并在使用過程中保持正確連接。連接并打開后，請參閱DISPLAY SETUP（顯示設置）以顯示所需的測量值。
（十二）使用伸縮式風速計探頭或溫濕度探頭
伸縮式熱風速計探頭包含速度、溫度和濕度傳感器。使用探頭時，請確保傳感器窗口完全暴露，且方向凹坑朝向上游。
伸縮式溫度和濕度探頭包含溫度和濕度傳感器。該探頭非常適合管道內測量，并提供濕球或露點溫度。
延伸探頭
要伸出探頭，一只手握住手柄，另一只手拉動探頭尖端。在伸出探針時不要握住電纜，因?yàn)檫@會阻止探針伸出。
