tsi風速儀穿過管道確定平均風速體積應用說明
以下技術可用于使用速度探頭或皮托靜壓管測量管道內的空氣流量。當使用皮托靜壓管時，必須為每個壓力讀數計算單獨的速度，然后一起取平均值。用皮托管平均壓力，然后轉換為速度會得到不正確的結果，尤其是當許多讀數與平均壓力的偏差超過+25%時。記住，對于皮托管，速度與壓力的平方根成正比。
測量地點
為了測量管道中的空氣速度，最好在任何轉彎或流動障礙物的下游測量至少7.5個管道直徑，在上游測量至少3個管道直徑?？梢栽谡系K物下游進行2個管道直徑和1個管道直徑的橫向測量，但測量精度會受損。測量矩形風管時，在計算下游7.5倍直徑和上游3倍直徑的距離時，使用此公式計算風
管的等效直徑:
等效直徑=4HV/Pi的平方根
其中:H=水平風管尺寸
V=垂直風管尺寸
Pi=3.14
也可以采用單個讀數來測量管道中的空氣速度或空氣體積流量，在管道中心進行測量，并將讀數乘以0.9以校正管道中心的較高速度。如果條件非常好，可以通過這種方式獲得:5%或+10%的精度。然而，這種方法并不可靠，只能在管道尺寸較小或其他條件不允許完全穿越的情況下使用。
穿過圓形管道
使用log Tchebvcheft方法，將管道劃分為同心圓，每個同心圓包含相等的面積。從每個圓形區域讀取相同數量的讀數，從而獲得最佳平均值。通常，直徑為10英寸及以下的管道使用三個同心圓 每個直徑6個測量點)。直徑大于10英寸的管道使用四個或五個同心圓 每個直徑8個或10個測量點)

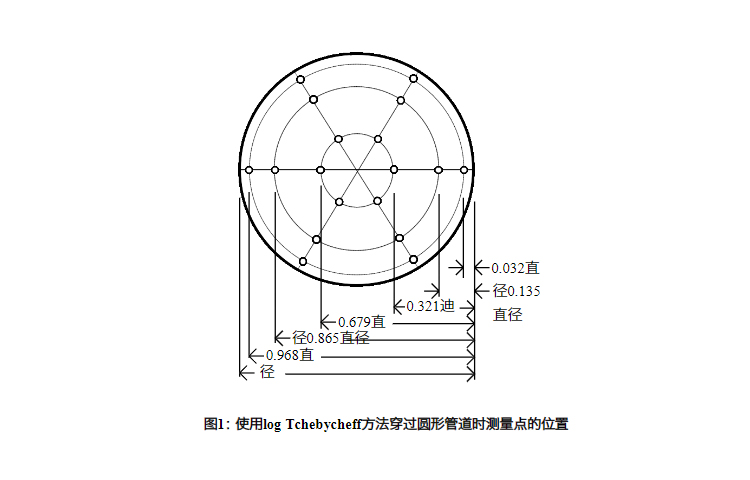

首選方法是在風管中以60°的角度鉆出3個孔，如下圖1所示。在管道上進行三次橫向測量，平均每個測量點的速度。然后將平均速度乘以管道面積，得到流量。 另一種方法是使用兩個相互成90%的孔，將探針的遍歷次數減少一次。)
|
測量點數量每個直徑
|
相對于內壁的位置 |
|
6 |
0.032、0.135、0.321、0.679、0.865、0.968 |
|
8 |
0.021、0.117、0.184、0.345、0.655、0.816、0.883、0.979 |
|
10 |
0.019、0.077、0.153、0.217、0.361、0.639、0.783、0.847、0.923、0.981 |

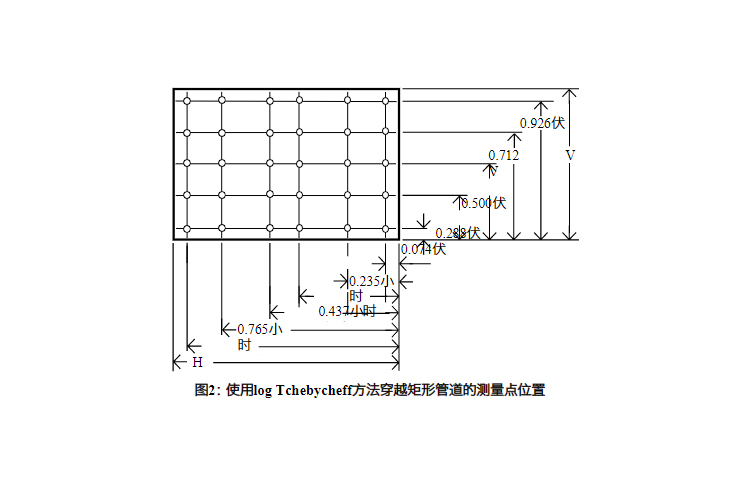

穿過方形管道
使用log Tchebchef方法、將風管劃分為矩形區域，這些區域的大小會進一步調整，以考慮風管壁對氣流的影響。為了獲得良好的平均值，必須測量至少25個點。沿風管每側獲取的數據點數量取決于該側的寬度。對于小于30英寸的風管側，必須沿該側獲取5個遍歷點。對于30至36英寸的風管側面，必須取6點。對于大于36英寸的風管側面，必須取7點。將表中的數字乘以管道尺寸，即可獲得探頭的插入深度。
對于該風管，30-36“的水平尺寸需要6個點 6條導線測量線)。對于該風管，小于30“的垂直尺寸需要5個點 或5條導線測量線)。
|
每側點或導線的數量 |
相對于內壁的位置 |
|
5 |
0.074、0.288、0.500、0.712、0.926 |
|
6 |
0.061、0.235、0.437、0.563、0.765、0.939 |
|
7 |
0 053、0 203、0 366、 0 500、 0 634、0 797、 0 947 |
風速儀的作用
風速儀的作用正如其名，主要是用來測量空氣流速的，那么都是在什么場合下需要進行空氣流速的測量呢？
1、測量平均流動的速度和方向。測量壁面切應力(通常是采用與壁面平齊放置的熱膜探頭來進行的，原理與熱線測速相似)。
2、測量湍流中的雷諾應力及兩點的速度相關性、時間相關性。
3、測量來流的脈動速度及其頻譜。
4、測量流體溫度(事先測出探頭電阻隨流體溫度的變化曲線，然后根據測得的探頭電阻就可確定溫度。
5、其他的許多專業用途。
