美國cirs 036S-CVXX-XX脊柱胸部模體
“端到端”SBRT 測試解決方案
與 SBRT 相關的每次分次劑量較高，因此需要在目標定位和劑量輸送方面具有高度的準確性。微小的錯誤可能會導致部分腫瘤體積的嚴重治療不足和附近正常組織的過量治療。帶有可拆卸脊柱的E2E SBRT 體模提供了一種在調試和日常質量檢查期間檢查整個治療鏈的方法。

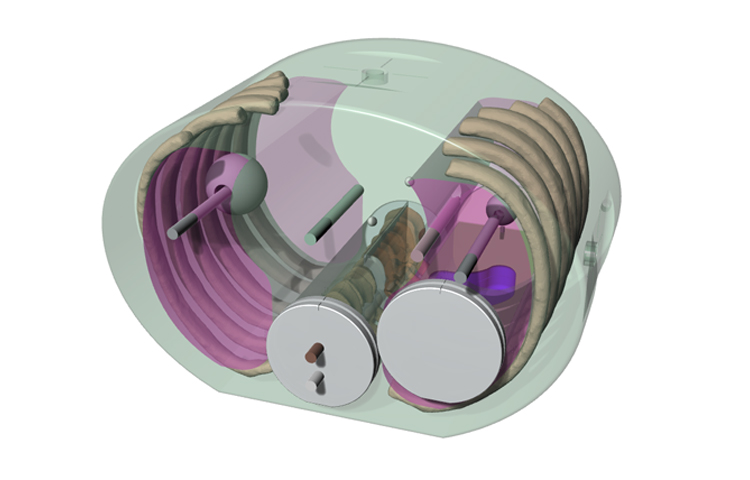

我們的036S-CVXX-xx是一個擬人化的胸腔，包含鉸接式脊柱、肋骨和肺部。所有材料均適用于kV和MV能量。胸部部分包含兩個肺部腫瘤體積，每個靶標的中心都有電離室腔*。該體模還包括帶有不規則形狀肺部目標的肺部插入物。肺部靶標與椎體的接近程度使臨床醫生能夠在單次輸送中測量靶標的高分辨率劑量分布和脊髓的劑量。胸腔體表面加工有同心圓目標和對準標記，用于日常系統檢查。
我們的036S型有更多選項可用于脊柱作為危險器官的劑量驗證，包括可拆卸的分體脊柱。可拆卸的脊柱便于在脊柱桿的下半部分的矢狀方向上使用放射變色薄膜。電離室腔位于可拆卸脊柱桿上半部分的脊髓和椎骨中。0、90、180 和270度的對齊標記可實現一致的重新定位。肺部插入件和脊柱插入件均可使用帶有整體配準孔的精密切割薄膜。
可選的腹部部分（型號 036-01）具有用于膠片和 nanoDot TM劑量測定的3D脊柱解剖結構，可單獨購買。它還可以容納CBCT圖像質量模型（型號062QA-35）。036-01型提供額外的推注，以便通過腹部進行非共面光束的劑量評估。
美國cirs 036S-CVXX-XX脊柱胸部模體特征
胸部有鉸接的脊柱、肋骨和肺部
可選腹部帶薄膜插入件
高分辨率擬人化特征
日常系統檢查的中心點基準和偏移目標
非常適合調試 SBRT 程序

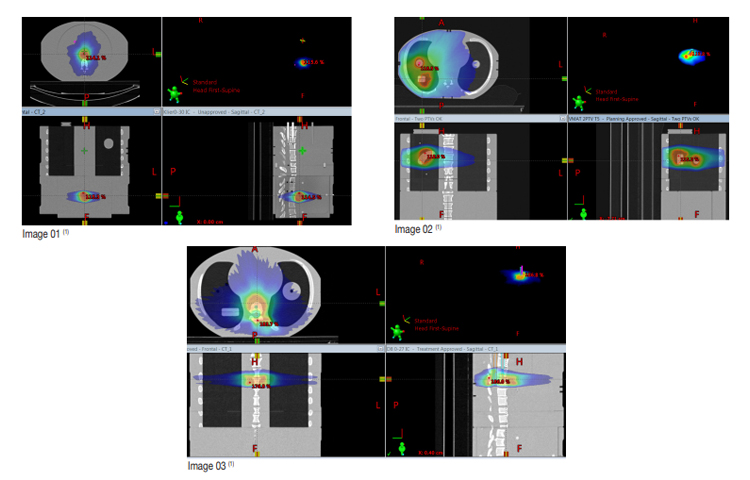

蒙特卡羅劑量計算驗證的優良測試環境
支持圖像引導功能的使用和測試
美國cirs 036S-CVXX-XX脊柱胸部模體規格
|
尺寸 |
16.5厘米x30厘米x20厘米 |
|
重量 |
7kg |
|
材料 |
專利環氧樹脂 |
|
036S-CVXX-xx包括 |
|
1 |
036S-CVXX-XX脊柱胸部模體 |
|
1 |
用戶指南 |
|
1 |
泡沫內襯手提箱 |
|
1 |
12個月保修 |
|
可選配件 |
|
036-01 |
SBRT腹部幻象，帶3D脊柱，用于膠片和nanoDotm劑量測定法 (包括泡沫內襯手提箱) |
|
062QA-35 |
CBCT圖像質量模型 |
|
158200-02 |
用于型號036-01的精密切割EBT3膠片套件 (一套4個插入物和6個校準條) |
|
158200-25 |
用于036S型的精密切割EBT3薄膜套件(一套18個脊柱插入物和12個肺插入物加上6個校準條) |
