美國cirs MR603-GS頭部失真模體
MR在治療計劃中使用的幾何精度特征
SRSMR失真模體(603-GS型)是專為評估立體定向放射外科規劃中的MR圖像失真而設計的。它還可用于驗證各種處理計劃系統中的圖像融合和可變形圖像配準算法。組織等效，擬人化的設計密切配合臨床成像的情況。

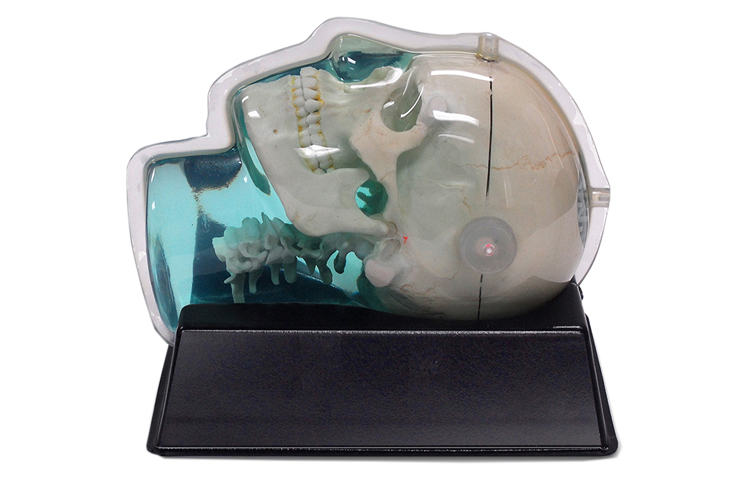

組織等效，擬人化頭部
頭骨是由塑料為基礎的骨小梁替代品，和間質和周圍的軟組織是由一個專有的信號產生水基聚合物。整個模體被包裹在一個透明的塑料外殼中，以防止凝膠干燥。特殊設計的墊允許固定任何立體定向框架或安裝設備進行端到端測試。該模型也適用于無框SRSQA。
精細的顱間三維設計

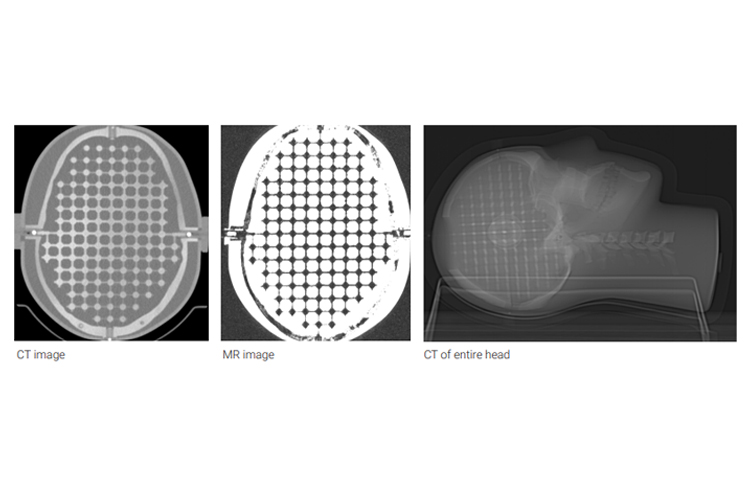

顱骨的整個顱間部分由直徑2.5mm的十字形桿組成的正交3D網格填充，十字形桿間距10mm,10.5毫米口徑和11毫米口徑。在網格交叉處添加額外的材料增加網格信號。五根延伸的軸桿相交于網格的參考原點。每個延長軸的未端都配有CT/MR標記，允許使用激光進行精確定位，并對CT和MR圖像集進行配準。模體的兩側都有空氣空隙，這些空隙復制了耳道。這些空隙被用來評估在臨床設置中遇到的常見扭曲。
MRgRT中畸變的自動分析
失真檢查軟件與MRI網格模型一起使用，可快速自動量化MRI圖像中的失真。只需掃描模體，上傳圖像，查看報告和趨勢分析，并導出DICOM疊加圖。該軟件將地面真實CAD或CT掃描記錄到檢測到的控制點然后執行插值以生成3D失真向量場。結果可以以各種輸出格式報告，包括散點圖、等高線圖、用于趨勢的方框和晶須圖，以及可導出到第三方軟件的DICOM覆蓋圖。
美國cirs MR603-GS頭部失真模體特點
快速自動分析完整的MR數據集
優化控制點密度，使插值接近線性
用戶友好的基于云的解決方案
NEMAMS12標準推薦中的詳細格式
輕松分析和跟蹤多臺機器、成像序列和模體
針對不同的成像序列建立失真容限聞值
美國cirs MR603-GS頭部失真模體規格
|
設備規格 |
|
頭骨 |
塑料骨替代物 |
|
軟組織 |
水基聚合物 |
|
網格 |
加強尼龍 |
|
重量 |
5.5 kg |
|
尺寸 |
32x24x18 |
|
CT規格 |
|
圖像格式 |
數字計算機 |
|
斜面 |
軸的 |
|
切片厚度 |
0.625毫米,0.625片間距 |
|
視野 |
250毫米 |
|
圖像矩陣 |
512 x 512 |
|
切片數 |
190-225.包括整根頸椎 |
|
能量 |
120Kvp,最低150mA |
