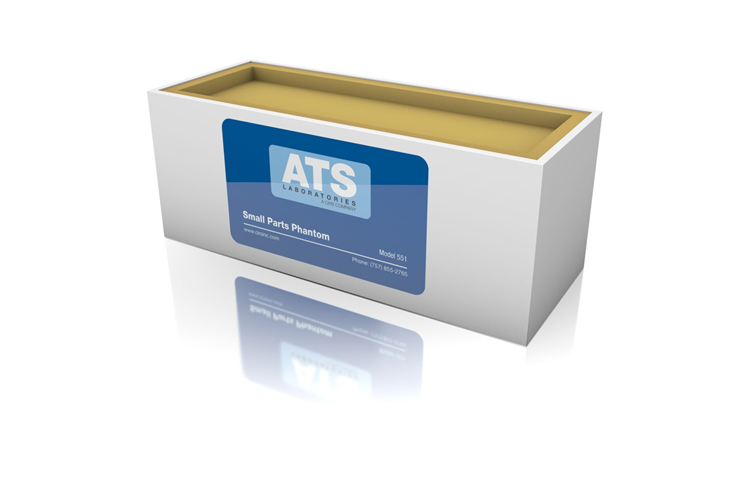

美國cirs ATS 551小型零件模體
檢測小的解剖學特征

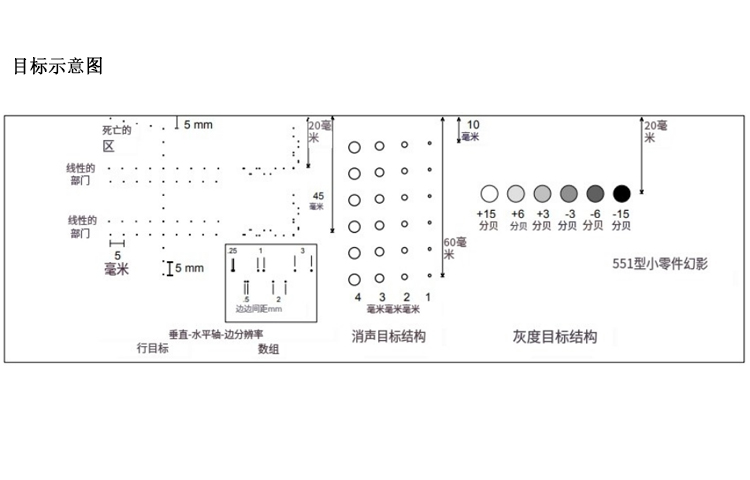

該模體提供了一個綜合性的手段,評估高頻率(大約7.5-20兆赫)超聲系統的性能,設計用于檢測小解剖特征。我們的小型零件模體是由單絲線靶點和模仿不同尺寸和對比的圓柱形靶點的組織組合而成的。單絲線目標直徑為0.05mm,以優化7.5兆赫或更大頻率的顯示圖像。提供了四組直線目標來評價垂直和水平校準測量、死區和軸側分辨率。CBRS模體AS551提供了比標準的AX側向目標(最小到0.25mm間距)增強的AX側向分辨率目標。
組織等價技術
551是由我們的橡膠基礎組織模擬材料,提供一個準確,持久和維護免費的模體。
美國cirs ATS 551小型零件模體業績計量
一致
波束概況/焦點區/橫向反應寬度
垂直距離測量
水平距離測量
軸向和側向分辨率
電梯分辨率
對比分辨率
灰度對比靈敏度
死區評估
美國cirs ATS551小型零件模體規格
|
尺寸 |
8厘米X11厘米乘11厘米 |
|
重量 |
3.1kg |
|
外殼材料 |
聚氯乙烯 |
|
掃描表面尺寸 |
25厘米x8厘米 |
|
仿組織材料 |
聚氨醋橡膠 |
|
聚氨酷特性 |
冰點：-40°C
熔點：攝氏100度以上
音速:在23°時為1450米/秒
衰減:0.5分貝/厘米/兆赫(在3.5兆赫測量） |
|
線路目標 |
材質:單絲尼龍
直徑:0.08毫米 |
|
ATS551包含的項目 |
小零件模體
用戶指南
1年保修
合格證書 |
