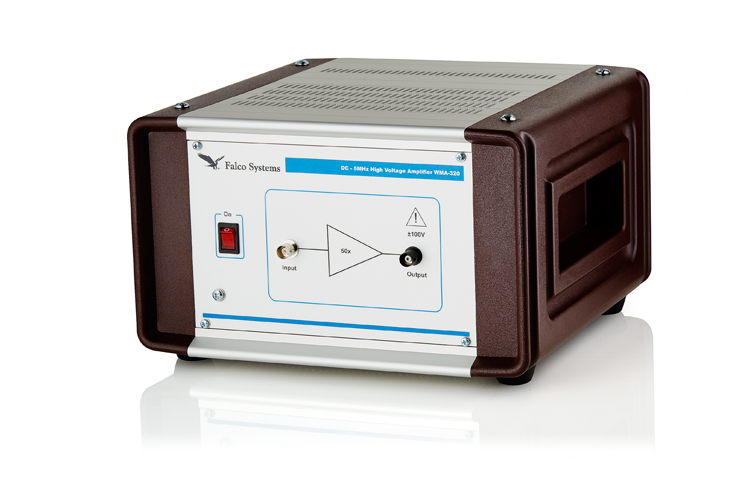

荷蘭Falco WMA320高速高壓放大器
荷蘭Falco WMA320是一款適用于高要求應用的高壓、高速實驗室放大器。其寬帶寬和大電壓范圍使其成為MEMS器件、EOmodulator、壓電定位系統、波束控制組件、超聲波等的絕佳選擇。
放大器的全功率頻率響應基本平坦，最高可達2MHz。為了確保正確的高頻操作，輸入的阻抗為50Ω，在其他高速負反饋放大器中，電容負載條件下的不穩定性是一個常見的問題。這通常會導致不安全的浪涌電壓，在極端情況下還會導致振蕩。在WMA320中，這個問題已經通過一個巧妙的雙反饋系統得到了嚴格的解決。在任何電容性負載下都不會發生明顯的過沖。由于采用了極快的輸出電流限制電路，放大器可以承受輸出過載和短路條件。
荷蘭Falco WMA320高速高壓放大器特點
-100V至+100V輸出電壓
直流至5MHz-3dB大信號帶寬
1300V/µs回轉速率
電流：限流300mA
所有電容負載穩定，不會產生過沖
短路保護輸出
荷蘭Falco WMA320高速高壓放大器規格
|
放大倍數 |
固定50倍 |
|
輸出 |
-100V至+100V，300mA，帶限制器 |
|
帶寬
|
直流-5MHz -3dB大信號帶寬 |
|
全帶寬上的12mV rms噪聲典型，100mV偏移典型 |
|
輸入阻抗 |
500Ω |
|
輸出阻抗 |
500Ω |
|
穩定性 |
在所有電容和電阻負載下穩定，不超過5%的超調
|
|
功率 |
230V50Hz交流電，120瓦 |
|
尺寸 |
280x280x160毫米 |
|
重量 |
6.8公斤 |
|
產地 |
荷蘭 |
