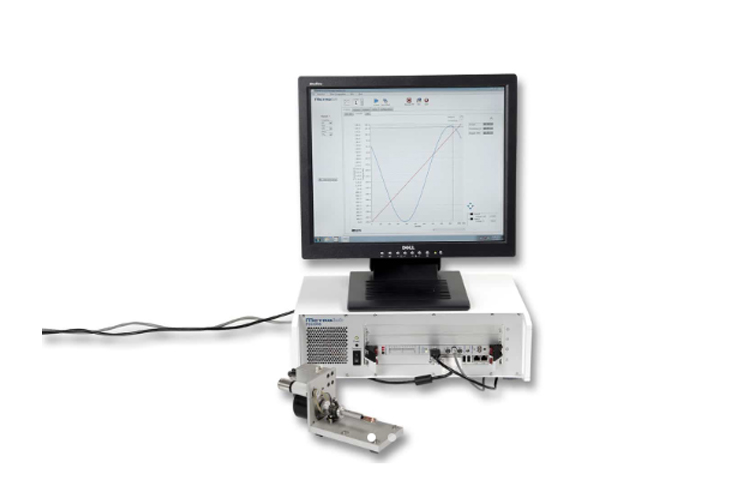

瑞士Metrolab FDI2056高速數字積分器
Metrolab FDI2056是由核研究機構(歐洲核研究中心)德爾桑尼奧大學(意大利)組織開發，利用高速數字積分器配合快速旋轉的線圈系統監測大型電子對撞機(LHC)的偶極子磁性。Metrolab提供標準的完善的測試系統，包括標準線圈、計算機接口、軟件、文檔等，以及各種技術支持。高速數字積分器FDI2056是世界上運行速度快的、敏感度高的磁感應強度積分器。使用高敏感的線圈可以測量快速變化的、低磁場的雜亂磁場，如磁鐵渦流磁場等。
瑞士Metrolab FDI2056高速數字積分器特點
速度：高達50萬分部積分每秒；
分辨率：可達10-1410-14Vs(0.8μV x 12.5 ns)；
漂移：10-5滿量程每分鐘；
輸入電壓：高達±100V；
精度和穩定性，在ppm范圍內；
觸發源：外部、計數器、編碼器、軟件、多通道；
接口：以太網(IEEE488.2標準)或RS-232(PDI5025仿真)；
瑞士Metrolab FDI2056高速數字積分器應用
測量快速變化磁場；
通過翻轉線圈測量一個點的磁場；
移動線圈測量封閉磁通；
B/H磁滯回線測量；
旋轉線圈系統，測量四極角坐標圖
動線系統，用于測量窄間隙線性偶極線性圖
瑞士Metrolab FDI2056高速數字積分器特點
速度：高達50萬分部積分每秒；
分辨率：可達10-1410-14Vs(0.8μV x 12.5 ns)；
漂移：10-5滿量程每分鐘；
輸入電壓：高達±100V；
精度和穩定性，在ppm范圍內；
觸發源：外部、計數器、編碼器、軟件、多通道；
通道數：最多3個；
接口：以太網(IEEE488.2標準)或RS-232(PDI5025仿真)；
瑞士Metrolab FDI2056高速數字積分器應用
測量快速變化磁場；
通過翻轉線圈測量一個點的磁場；
移動線圈測量封閉磁通；
B/H磁滯回線測量；
旋轉線圈系統，測量四極角坐標圖
動線系統，用于測量窄間隙線性偶極線性圖
瑞士Metrolab FDI2056高速數字積分器規格
|
最大輸入帶寬 |
250 Gain < 10,減小到 25 Gain 100kHz |
|
輸入阻抗 |
200kΩ |
|
增益精度 |
10ppm |
|
數字化儀分辨率 |
18bit |
|
最大采樣率 |
500ks/s |
|
非線性: 單頻 |
-105dBc |
|
非線性:雙頻 |
-95dB |
|
工業電腦 |
Intel x86 架構、Windows Os,16 GB RAM,32 GB閃存驅動,Ethernet,USB 2.0(3) |
|
通道數 |
1-3 |
|
以太網接口 |
VXI-11 (IEEE 488.2), SCPI compliant |
|
最大傳輸速率(以太網) |
1000 (3)PI / s (2) |
|
RS-232接口 |
PDI5025 兼容模式 |
|
電源要求 |
100 - 240 V50 - 60 Hz,浪涌電流最大80 A |
|
工作溫度 |
0-40℃ |
|
尺寸 |
445 x 130 x 245 mm |
|
重量 |
7.2kg |
|
安裝 |
水平或垂直，可選機架安裝套件 |
|
建議校準時間間隔 |
12個月 |
