美國TEGAM 2348高功率電壓放大器

文章來源：未知 | 作者：admin | 發表時間：2023-09-28

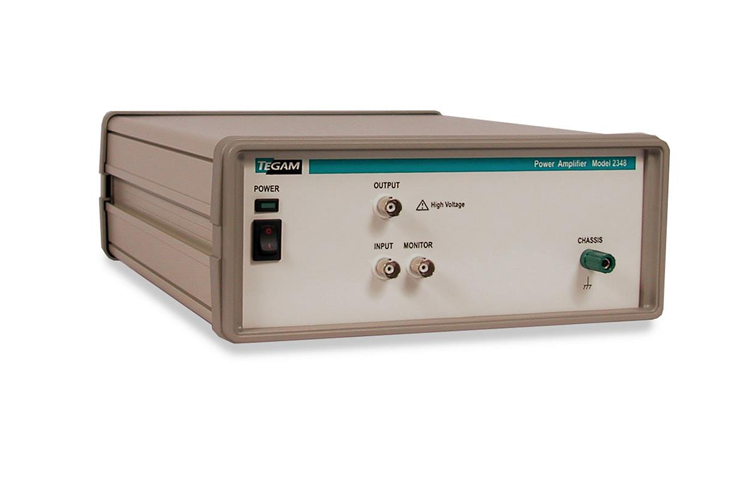

美國TEGAM 2348高功率電壓放大器

美國TEGAM 2348高功率電壓放大器是一款緊湊但堅固的功率放大器，專為需要中等升程放大和超出任意、函數、掃描或脈沖發生器范圍的高電流的應用而設計。2348的電流能力使其成為螺線管或勵磁中使用的信號生成設備的緩沖器。這種獨特的放大器滿足了MEMS測試、換能器特性和脈沖應用的要求。它的高電壓穩定性和低噪聲特性也符合質譜儀和相關科學應用的要求。電壓高達50Vp-p時可獲得750mA的連續電流。這提供了18.75W的交流或直流輸出功率至500kHz。該儀器的帶寬范圍從直流到2.0兆赫。所有這些性能都封裝在一個緊湊、可機架安裝的機箱中，比典型的函數生成器更大。

內置保護

輸出電流由2348內置的電流限制功能感應到任何極性。2348功率放大器配備了熱關閉功能，可防止過熱。這在發生外部故障時最大限度地保護了放大器的電路。主輸出與接地隔離。前面板上提供了一個接線柱，用于直接的底盤連接。對于需要低電平輸出信號表示的應用，如閉環應用，提供了一個獨立的緩沖電壓監測器輸出。對于50Ω的輸入，監視器輸出將輸出信號降低到20:1，對于超過1MΩ的輸入將輸出信號降至10:1。2348型是一種經濟高效的解決方案，適用于需要低失真和精度的特殊應用。2348非常適合高頻功率應用，這些應用需要電壓放大和充足的電流。

美國TEGAM 2348高功率電壓放大器特點

精確的放大和電壓穩定性

±25 V，輸出電流高達750毫安

直流至2.0 MHz的帶寬

全功率帶寬，從DC到500 kHz

精密電壓監測器

兼容大多數功能、掃描、脈沖或任意波形發生器

1年保修

美國TEGAM 2348高功率電壓放大器規格

通道數量	1
輸入阻抗	50Ω直接耦合
輸出電壓范圍	0至±25 V直接耦合
最大輸出電流	750 mA
電壓增益	固定+10
帶寬	直流至2 MHz，50 Vp-p滿載（-3 dB）
滿功率帶寬	直流至500 kHz/50 Vp-p/750 mA正弦-典型（-0.4 dB）（RL=33Ω）
回轉速率	>200 V/μs
方波響應（10%-90%）	<0.16μs（35伏步進） RL=23Ω
像差	<2% 50Ω電壓監測器輸出50Ω輸入Z（20:1比率）>1 MΩ輸入Z
工作溫度	0°C至+45°C環境溫度
儲存溫度	-20°C至+50°C
濕度范圍	<80%RH非冷凝
輸入電源電壓	110/220 50/60 Hz–可選擇后面板
額定功率	100 VA; 80 W
尺寸：（高x寬x寬）	11.5 x 25.8 x 30.0厘米
重量	4.5kg
