美國Trek 623B高壓功率放大器

文章來源：未知 | 作者：admin | 發表時間：2023-10-11

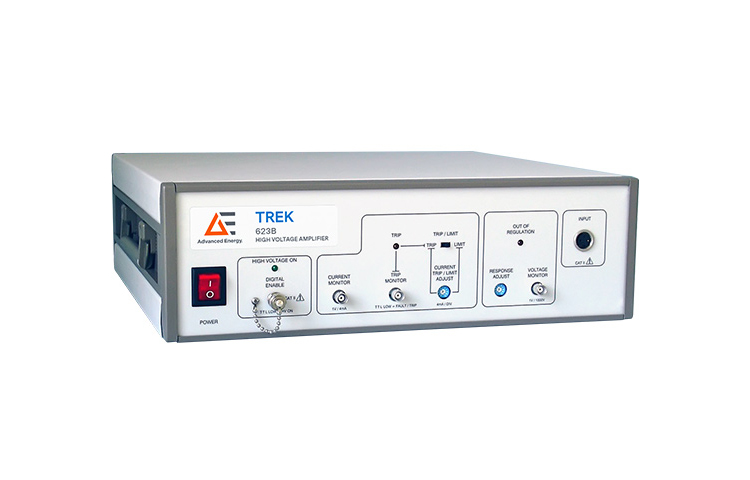

美國Trek 623B高壓功率放大器

美國Trek 623B高壓功率放大器用于精確控制雙極輸出電壓（0至 ±2kV 直流或峰值交流）,Trek 623B采用全固態設計，可實現高轉換速率、低噪聲運行以及高達10kHz的廣泛直流帶寬。其四象限有源輸出級在整個輸出電壓范圍內將電流吸收或源入無功或電阻負載。這種類型的輸出對于實現各種負載（包括高容性或電抗性負載）所需的精確輸出響應和高轉換速率至關重要。Trek 623B旨在提供雙極輸出電壓的精確控制，可用于靜電光束偏轉、電光調制、電泳研究、壓電極化和驅動以及眾多其他應用。

美國Trek 623B高壓功率放大器特點

通過閉環系統實現高精度

通過四象限輸出驅動容性負載

由于輸出噪聲低，因此可以依靠超精確的輸出

通過短路保護保護設備

免維護運行和全固態設計節省成本

動態調整優化各種負載參數的交流響應

每個裝置均提供 NIST 可追溯校準證書

適用于可編程電源應用的直流穩定

本地和遠程高壓開/關功能

可選擇電流限制或跳閘開關，一圈刻度電位器可在0至40mA范圍內調節

美國Trek 623B高壓功率放大器規格

輸出電壓范圍	0至2kv直流或峰值交流
輸出電流范圍	0至土40mADC或峰值A(chǔ)C
輸入電壓范圍	0至士2伏直流電或峰值交流
輸入阻抗	非反相	25kΩ
	反相	50kΩ
	差別	50kΩ
直流電壓增益	1000 V/V
	非反相 (VA) 配置	1000 V/V
	反轉（VA）配置	-1000 V/V
	差異配置	兩個輸入信號之間差值的函數。用等式表示：VouT=1000（Va-Vg）
直流電壓增益精度	優于滿量程的0.1%
直流失調電壓	小于士1伏
輸出噪聲	小于80mVrms
轉換率	大于300V/us (典型值為10%至90%)
結算時間	對于0至2kv的步進，小于150us
大信號帶寬	直流至更大10kHz(1%失真)
小信號帶寬	直流至大于40千赫(-3分貝)
穩定性	隨時間漂流	小于100ppm/小時，非累積
	隨溫度漂移	低于200 ppm/攝氏度
比率	高壓輸出信號的千分之一
直流精度	優于滿量程的0.1%
直流失調電壓	小于士2.5毫伏
輸出噪聲	小于2mV有效值
輸出阻抗	0.1Ω
比率	0.25 V/mA
直流精度	優于滿量程的5%
直流失調電壓	小于土5毫伏
輸出噪聲	小于10mV
小信號帶寬	直流至大于10 kHz(-3分貝)
輸出阻抗	47Ω
尺寸(高x寬x深)	134X432X439毫米
重量	13.2公斤
高壓連接器	Alden高壓連接器
BNC連接器	電壓監測器、電流監測器、遠程高壓開/關、失調、故障/跳閘狀態
放大器輸入	3針連接器可配置用于反相、非反相或差分放大
