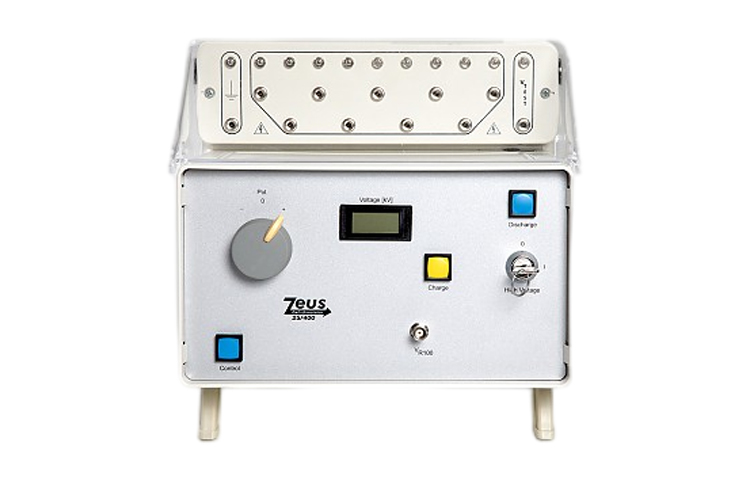

德國M&S Zeus V2 25/400除顫模擬器
Zeus Version2 (V2) 25/400是第一款專門開發的測試設備，可用于測試醫療技術系統在除顫期間的能量降低情況。因此，德國M&S公司滿足了根據國際標準進行產品測試的日益增長的需求。
無論是在醫療技術公司的開發部門，在型式測試期間，在TÜV、Dekra等測試機構：使用Zeus V2 （25/400）作為測試設備來演示醫療除顫所需的能量降低測試的標準要求設備（例如 IEC 60601-1 標準、IEC 60601-2-25、IEC 60601-2-27 等）。
德國M&S Zeus V2 25/400除顫模擬器特點
測試電壓可連續增加至5 kV。通過 LCD 顯示
帶香蕉插頭或夾子的 10 線患者電纜可直接連接到設備
極性選擇開關用于反轉測試電壓的極性，從而更容易按照標準以相反的極性重復每次測試
通過內置BNC插座連接示波器，然后對所示電壓曲線進行數值積分，測量測試對象上的能量降
德國M&S Zeus V2 25/400除顫模擬器規格
|
重量 |
9.5公斤 |
|
尺寸 |
24x27x24厘米 |
|
材質 |
全塑料，前面板鋁 |
|
液晶顯示器 |
3.5位液晶顯示 |
|
電子產品 |
電源電壓: 230 V/250 mA
測試電壓可連續增加至 5 kV
5.2 kV 時自動充電關閉
測量裝置符合 EN 60601-1
集成10 Hz 正弦波發生器
用于連接示波器和測試終端的集成測量電路 (動態測試)
電源電壓中斷時的內部放電電路和測試終止
電容器最大放電次數: 10.000
電容器最大放電頻率: 2 次放電/分鐘 |
|
放電電路 |
Zeus: L = 500 uH，R = 50 歐姆
Zeus 25/400: L = 25 mH，R = 400 歐姆 |
|
環境條件 |
環境溫度: 10 - 40C
相對濕度: 10 - 75%無冷凝
氣壓: 75 kPa - 106 kPa.
|
德國M&S Zeus V2 25/400除顫模擬器安全保障
2 個按鈕釋放
激活高壓時的安全開關
還有電纜蓋
通過自動關閉電容器的充電。
德國M&S Zeus V2 25/400除顫模擬器校準
Zeus 除顫模擬器在出廠時已進行校準
通過使用示波器直接測量時間來完成校準
ZEUS 校準證書樣本
