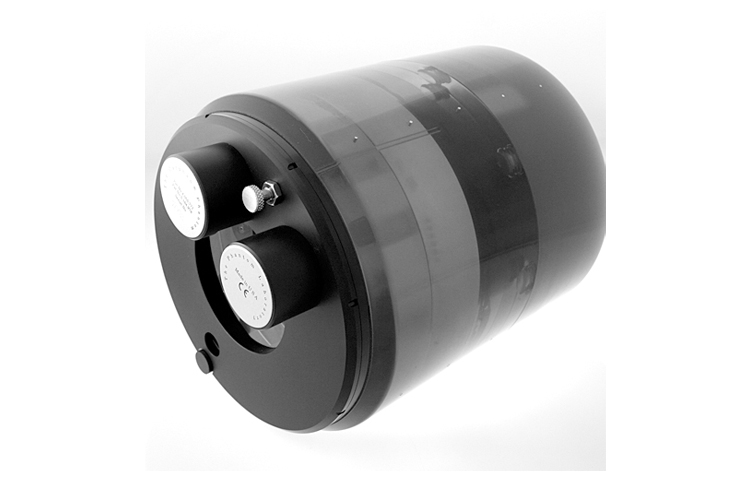

美國模體實驗室Catphan700 CT性能測試模體
該體模保留了其他Catphan型號提供的許多測試和功能，包括 CTP515 低對比度模塊和集成外殼安裝系統。其他測試對象在此開發中得到了改進，包括在新的 CTP714 高分辨率模塊中添加高達 30 lp/cm 的測試圖案，在 CTP682 感光度切片幾何模塊中包含的低對比度球體陣列中添加更小的丙烯酸球體，以及其他骨骼和肺部樣本，以幫助客戶使用 CT 圖像制定放射治療計劃。Cathan700 還包含新型 CTP758 波插入件，用于測量整個掃描區域的切片幾何形狀和分辨率。
此外，為了解決由于掃描儀 x 和 y 軸的測試圖案方向而可能產生的變量，模型具有新的旋轉安裝座。這使得安裝的模型能夠以 45° 間隔旋轉 360°，并帶有對齊制動裝置，以研究可能的角度位置相關結果。
美國模體實驗室Catphan700 CT性能測試模體模塊
由 6 個模塊組成，封裝在 20 厘米的外殼中
1. CTP682 切片幾何和感光度模塊：
CTP682 模塊包含三組相對的切片幾何坡道。相對的 23 度斜坡用于測量掃描切片幾何形狀、驗證體模位置并檢查患者對準系統和掃描儀工作臺增量。與常用的 45 度斜坡相比，淺 23 度角可以更精確地測量切片厚度。z 軸高度為 38 毫米的粗略斜坡使用以 1 毫米 z 軸增量設置的 0.28 毫米珠子，精細斜坡使用以 0.25 毫米 z 軸增量設置的 0.18 毫米珠子。其中一組斜坡組使用 0.15 毫米細線，可以精確測量 1 毫米和 2 毫米薄切片，而不會出現條紋偽影。龍門角度（最大 10 度）可以通過斜坡長度的比率來確定，從而避免錯誤的測量。
該模塊包括 10 個感光度目標（丙烯酸、Bone-50%、LDPE、Bone-20%、Teflon、聚苯乙烯、Delrin、Lung Foam #7112、PMP 和空氣以及一小瓶水），用于測量 CT 數線性度。靶點數量的增加使得該模塊適用于放射治療CT感光度測定。
該模塊還包含八個丙烯酸球體，用于評估掃描儀對子切片球形體積的成像。球體直徑為 1、1.5、2、3、4、6、8 和 10 毫米。像素大小可以通過計算完全相對的感光度目標中心之間的像素來確定。
2. CTP714 高分辨率模塊：
CTP714 的獨特設計通過減少高對比度材料的數量來最大限度地減少視覺偽影。2 毫米厚的鋁制對比圖形被鑄造在徑向八邊形圖案上，其分辨率部分范圍為每厘米 1 至 30 線對。這種分辨率儀表模式極大地降低了其他測試對象出現條紋偽影的可能性。八角形設計與具有 45° 分度的旋轉安裝座相結合，使所有儀表段都可以與 x 或 y 軸對齊或以 45° 或 90° 角進行測量。
3.CTP515 低對比度模塊：
CTP515 由一系列不同直徑和三個對比度級別的圓柱桿組成，用于測量低對比度性能。40 毫米長的桿在所有 z 軸位置提供一致的對比度值，從而避免掃描切片時出現任何體積平均誤差。獨特的子切片測試對象能夠評估不同掃描協議（節距、切片寬度和重建算法）在解析子切片低對比度對象方面的有效性。
為了選擇螺旋和多切片圖像協議，該模塊中包含了獨特的子切片低對比度目標（截短圓柱體）。將通過掃描子切片目標與不同成像設置（切片寬度、節距和重建算法）獲得的圖像進行比較，可以提供有價值的信息，以幫助選擇用于識別小的低對比度物體（例如腫瘤）的最佳協議。所有各種樣品和背景材料都具有等效的有效原子序數；僅改變密度即可產生有效衰減系數的變化。
子切片目標的標稱對比度為 1.0%，z 軸長度為 3、5 和 7 毫米。對于每種長度，都有直徑為 3、5、7 和 9 毫米的目標。
4. CTP758 波形插入：
波形斜坡旨在查看模型上的切片幾何形狀，受平面內分辨率和 z 軸（切片厚度）分辨率的影響。這是通過提供以給定斜坡角度穿過 z 軸的周期性圖案來實現的。通過分析兩個斜坡的輪廓，可以揭示有關 3D 體素分辨率的信息。
測試對象的完美 CT 圖像（沒有分辨率損失）將產生一條線與一對傾斜斜坡相交的一致幾何圖案。由于掃描儀在所有維度（切片厚度和面內分辨率）的有限分辨率，波形偏離其理想形式，因此可以測量和分析噪聲效應和其他不均勻性來源，以確定和評估成像性能斷層成像裝置的結構。空間性能包括設備對物體進行精確成像的能力，包括面內分辨率特性、切片厚度、切片平面的角度方向以及整個掃描場的響應均勻性。例如，如果整個切片或從切片的一側到另一側的切片厚度存在變化，
5. CTP723 珠塊：
模型中還提供了六個點源，以提供有關平面內 PSF 和所得 MTF 的同步信息。
6. CTP712 均勻性模塊：
直徑 20 厘米的圖像均勻性模塊由均勻材料鑄造而成，其 CT 數設計為在標準掃描協議下水密度的 2% (20H) 以內。通常記錄的 CT 編號范圍為 5H 至 18H。該模塊用于測量空間均勻性、平均CT數和噪聲值。
使用固體材料可以消除泄漏或因暴露于冰凍溫度而造成損壞的風險。CTP712立體圖像均勻性模塊提供一致的結果，比使用水箱的模塊使用起來更方便，并且消除了由于不同水源而導致的變化。這種固體材料的高徑向和軸向均勻性使其成為水的理想替代品。它已在 x、y 和 z 平面上的各種變量上進行了全面測試，并已證明在所有應用中都很穩定。
美國模體實驗室Catphan700 CT性能測試模體測試總結
1. CTP682
- 感光度（線性）
- 掃描切片幾何形狀
- 切片靈敏度分布
- 具有線和珠斜坡的切片寬度
- 像素（矩陣）大小
- 圓形對稱性
- 體模位置驗證
- 患者對準系統檢查
- 掃描增量
- 使用線或珠斜坡的 MTF珠點源
- 使用體積平均球體對比目標
2. CTP714
- 高分辨率測量 - 每厘米多達 30 個線對
3. CTP515
- 低對比敏感度
- 比較子切片和上切片低對比敏感度
4. CTP758、CTP723
- 波形插入的諧波和強度分布
5. CTP712
- 空間均勻性
- 噪聲（精度）
