美國模體實驗室 磁共振質量模體
磁共振引導手術及放療的綜合磁共振質量保證系統
磁共振制造商在減少磁共振系統失真方面取得了很大進展。要保持可接受的變形水平,就必須適當?shù)乜刂埔粋€長長的條件鏈。至關重要的是,要有一個強有力的質量控制系統,以關鍵成像性能特征,以便檢測重大偏差之前,他們影響臨床手術。

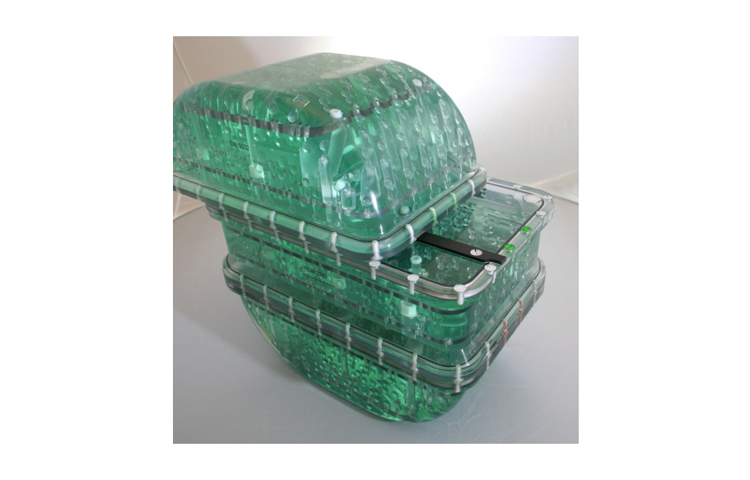

美國模體實驗室 磁共振質量模體模體設計
該磁石聚苯胺聚苯胺能滿足用于磁共振引導手術和放療規劃和指導的磁共振成像儀的具體質量保證需求,因為在臨床實踐中遇到的軀干尺寸需要測量大范圍的視野。
Magphan RT 820
該磁石可調整為RT,具有兩個結構(頂部和底部),測量幾何變形和均勻性超過35x27x21cm。該模體可以升級為Mgphan,并購買一個中心模塊(Tmr008),以提供一個擴展的Fov。
Magphan RT1090 &1090D
磁石RT1090是我們最先進的大視野模體。這三塊結構測量了一個35x35x21cm體積的幾何變形和均勻性,以及激光對準、切片厚度、分辨率和信號噪聲比的測試。中央部分包含24個對比球,涵蓋范圍的T1,T2和ADC值,以及兩個切片厚坡道和一個用于離子室劑量測量的插入。
Magphan RT 1230
可以為兩個不同的視圖域配置磁體可配置為rrr12。整個三層配置測量超過35x39x21cm的變形和均勻性。通過移除中央模塊,可以實現小35x39x21厘米Fov.
該磁石可配置的模塊化設計,在填充溶液時,將所有單獨模塊保持在12千克以下,使模體能夠由一個人在沒有特殊設備的情況下操作。這種設計不僅可以方便地處理模體,而且還可以通過額外的測量模塊促進未來的系統擴展。
美國模體實驗室 磁共振質量模體模體分析
該系統測量下列成像參數:
幾何變形
幾百個1cm的球體受托人的位置是測量穿過體積的模體。測量的位置與已知的位置進行比較,以生成3d變形圖。模模體塊的設計精確地結合在一起,分析會考慮組件之間的任何剩余位置補償。在變形圖之外,該系統追蹤幾個關鍵指標,如沿基數軸的最大和平均高10%的變形。分析了不同目標的最佳梯度調整因子
一致
均勻性可以作為類似射頻線圈元件等子系統常見故障機制的有用指標。均勻性是在數百個均勻的球形子卷測量整個模體.計算了平均信號、規范化標準偏差和傳播.
切片厚度
我們提供了切片厚度斜道,以提供所有三個正交軸的客觀切片厚度測量。自動化程序提供更高質量的切片厚度測量與實際臨床序列的手動測量。
解決
該磁懸浮系統測量點擴展函數(PSF)和調制傳輸函數來自于模體所有三個測量平面上的圓形特征。
信號噪音比
信號噪音比是在整個模體的幾個地方測量的。對信噪比的縱向跟蹤可以對部件的退化或失效發出預警。
激光校準
這個模體包含了定位激光的標記.分析提供了所有三個基本軸上的模體的平移和旋轉的數據.
