美國模體實驗室 SMR170模體
Magphan模體設計用于對磁共振成像（MRI）掃描儀進行廣泛的性能評估。Magphan SMR170模體是在20世紀90年代MRI早期開發的。我們較新的EMR和TMR Magphan模體是為現代MRI掃描儀設計的，我們強烈建議它們優于SMR170。然而，我們可以為有要求的客戶生產170模體。

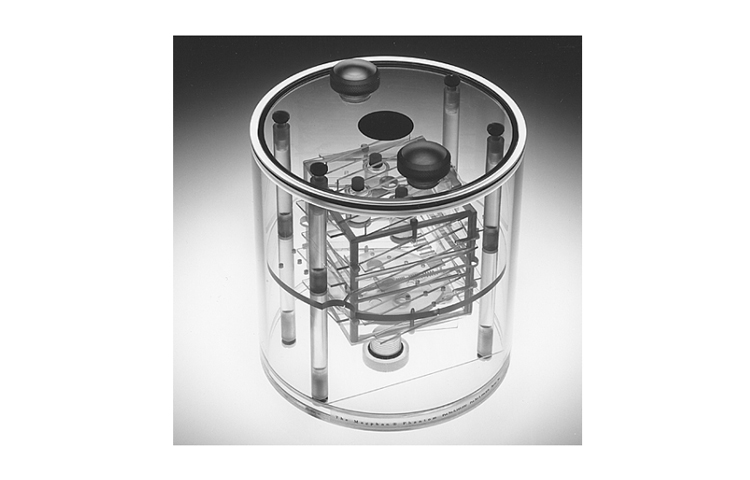

Magphan SMR170有一個傳統的圓柱形外殼，適用于以圓柱形模體為性能規范基礎的測試組和制造商。它有一個可拆卸的端板，用于內部訪問。丙烯酸圓柱體的外徑為20厘米，內徑為19厘米。Magphan SMR170模體在運輸時沒有任何液體。客戶必須向他們提供適當的MR解決方案。
測試立方體：圓柱形和球形Magphan都使用10厘米的測試立方體進行圖像質量測量。立方體試塊由6mm厚的聚碳酸酯塑料制成，外徑為10cm。測試立方體包含切片厚度斜面、感光測定小瓶、高分辨率測試板和低對比度圓盤。
配置：測試立方體板可以組裝在標準的二維配置中，具有兩個相對的切片厚度斜面，這使操作員能夠快速驗證模體的z軸是否精確地垂直于成像平面對齊。尼龍螺釘將單元固定在一起，允許您將測試板或立方體側面更改為三維配置。三維配置允許從單個數據采集中獲得x、y和z切片幾何測量值
美國模體實驗室 SMR170模體模體組件
切片厚度斜面：
切片厚度斜面安裝在測試立方體的外部。斜面厚2毫米，寬10毫米，與模體軸線成14°的淺角度，為切片寬度測量提供4倍的放大倍數。相對的斜面在立方體測試平面的中心交叉，用于對準驗證。斜坡可用于測試多切片序列中切片之間的索引，并用于測試表增量精度。
感光測定小瓶：
感光測定樣品儲存在四個外徑為1.9厘米、內徑為1.6厘米的圓柱形小瓶中。小瓶可以通過立方體外部0.6厘米（1/4英寸）的端口填充各種溶液，用于T1和T2測量。
高分辨率測試板：
將高分辨率測量儀切割成2mm厚的丙烯酸板，該板由測試立方體內部的通道支撐。高分辨率測試是通過使用一系列矩形槽進行的，這些槽形成的測試圖案的范圍為每厘米1到11對線（分辨率為5mm到0.45mm）。用于每厘米一到四個線對之間的測試的槽長1.25厘米，用于每厘米五到十一個線對的測試的狹槽長0.9厘米。
為了測試幾何失真（空間線性），以2cm、4cm和8cm的正方形圖案間隔3mm的孔。系統的幾何畸變可以通過測量這些孔之間的距離來評估。
低對比度圓盤：
使用安裝在立方體底座上的丙烯酸圓盤進行低對比度靈敏度測試。磁盤中的圓形凹陷通過體積平均生成低對比度圖像。四組三個圓形凹槽深度分別為0.5mm、0.75mm、1.0mm和2.0mm，直徑分別為4mm、6mm和10mm。
立方體支撐盤：
兩件式立方體支撐盤將立方體固定在模體外殼內，可輕松安裝和拆卸。除了固定測試立方體的位置，支撐盤還為空間線性測量提供信息。通過測量Magphan在x和y方向上的直徑來測試幾何變形。幾何變形也可以通過測量支撐盤中配置為8cm、10cm和12cm正方形的3mm孔之間的距離來評估。
外殼：
外殼組件由一個外殼和一個立方體支撐盤（支撐10厘米的立方體）組成。可以使用移除立方體和支撐盤的模體外殼進行全面的空間均勻性測量。外殼易于清潔，并允許使用凝膠和液體溶液。多個端口允許在排放時不受限制地流動。
美國模體實驗室 SMR170模體測試總結
測試立方體和模體外殼包含允許對最大可實現的關鍵MRI掃描儀參數進行全面測試的功能。下面列出了主要組件及其支持的測試。
切片厚度斜面
-模體位置
-掃描切片寬度
-多切片間距和鄰接性
-患者對齊（3D）
-表增量精度
靈敏度測定瓶
-T1測量
-T2測量
高分辨率測試板
-高分辨率測量（每厘米1到11對線）
-幾何失真
多維數據集支持磁盤
-幾何失真
-像素（矩陣）大小驗證。
外殼
-空間均勻性
-信噪比
