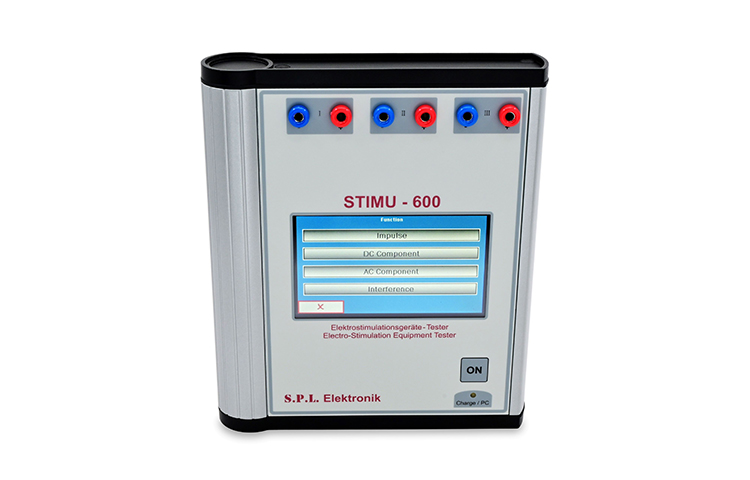

德國SPL Elektronik STIMU-600電刺激設備測試儀
STIMU-600用于在直流、低頻、中頻或干擾條件下運行的電療設備的功能測試
現在的STIMU-600檢查電流和電壓的均方根值、干擾電流設備的差拍、直流分量和頻率。可以顯示信號曲線。測量值會顯示出來，并且可以存儲在測量協議中。
STIMU-600確定以下測量值：
均方根電流和均方根電壓（最大值、均方根值、曲線圖）
顯示輸入信號的值
輸入信號和均方根信號的頻率
直流分量
干擾電流
拍頻
STIMU-600提供三個測量通道，具有程序控制、可調節的負載電阻。可以設置300歐姆、500歐姆、1000歐姆、2000歐姆和10千歐姆。除此之外，80歐姆可以通過外部電阻器來實現。
均方根電流和均方根電壓的測量：
電壓和電流的均方根值的測量通過均方根值轉換器進行。該單元將所選通道的信號或這些信號的總和轉換為真實的均方根值。
頻率測量：
可以對原始信號以及均方根值信號或干擾信號進行信號頻率的確定。
直流分量：
DC分量的測量通過時間常數為400ms的低通濾波進行。
干擾電流的測量和拍頻的確定：
干擾電流裝置有兩個或多個電刺激通道，其中一個通道通常具有固定的振幅和頻率，另一個通道固定振幅和可變的頻率或相位。如上所述，可以針對每個通道測量各個通道的電流和頻率值。此外，干擾電流測量為兩個單獨通道之和的均方根值，并且可以顯示.
神經刺激器：
使用連續信號（無暫停時間）確定測量值，其參數必須在STIMU-600的技術規范范圍內。
德國SPL Elektronik STIMU-600電刺激設備測試儀特點
觸摸屏或PC操作
信號的圖形顯示
有效電流和有效電壓的測量
干擾電流值測量
節拍識別
用戶特定語言設置
蓄能器操作方便的裝置
德國SPL Elektronik STIMU-600電刺激設備測試儀規格
|
電源電壓 |
+6 V DC或內部蓄電池運行 |
|
保護等級 |
內部電源 |
|
接口 |
1 x Mini-USB Type B，用于PC連接 |
|
測試設備連接 |
6個4 mm插座 |
|
顯示器 |
4,3''TFT顯示器 |
|
操作 |
觸摸面板 |
|
尺寸
|
167 x 190 x 37毫米（寬x高x深） |
|
重量 |
約1.2 kg |
|
可選語言
|
德語、英語、法語、波蘭語、西班牙語、意大利語、葡萄牙語、土耳其語
|
|
時基電刺激（可選） |
1、10、20、200 ms |
