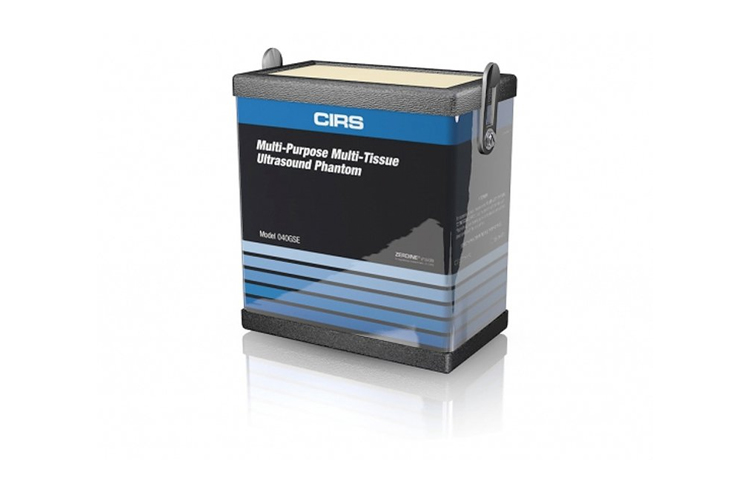

美國cirs 040GSE超聲模體
美國CIRS超聲體模040GSE具有灰階靶群、消聲階梯塊和彈性靶群。該模體是為了滿足醫用超聲設備質量保證挑戰的需求。獨特的雙重衰減背景凝膠允許用戶評估MHz - 15 MHz之間的傳感器。允許評估所有傳感器的配置：直線、曲線、內腔。超聲質量保證模體有堅固的外殼和便攜箱、用戶指南以及數據表。
美國CIRS 040GSE超聲體模產品特性：
盲區
水平距離
垂直距離
穿透深度
圖像均勻性
軸向分辨率
橫向分辨率
消聲質量分辨率
灰階對比度
彈性圖像評估
美國cirs 040GSE超聲模體技術參數
|
產品規格 |
|
背景材料 |
材料： Zerdine 1
凝固點： 0℃
熔點：高于100℃
衰減： 0.5分貝/厘米兆赫±0.05分貝/厘米兆赫＆0.7分貝/厘米兆赫±0.05分貝/厘米兆赫
聲速： 1540 m / s±10 m / s |
|
掃描好 |
1厘米深 |
|
掃描膜 |
Saran基層壓板 |
|
電線目標 |
材質：尼龍單絲 |
|
近場集團 |
目標數量： 5
線徑： 100微米
深度范圍： 1至5毫米
目標之間的距離： 1毫米 |
|
垂直距離組 |
目標數量： 16
線徑： 100微米
深度范圍： 1至16厘米
間距： 10毫米 |
|
水平距離組 |
組數： 2
線徑： 100微米
深度： 4和9厘米
目標數量：分別為4和7
間距：分別為10和20毫米 |
|
軸向 - 側向分辨率組 |
組數： 2
線徑： 80微米
深度： 3和6.5厘米
軸向分離： 4,3,2,1,0.5和0.25毫米
橫向分離： 4,3,2,1,0.5和0.25毫米
組數： 1
線徑： 80微米
深度： 10.5厘米
軸向分離：5,4,3,2和1毫米
橫向分離：5,4,3,2和1毫米
|
|
消音階梯氣缸 |
目標數量： 12 目標
直徑： 1.3,2.0,3.0,4.5,6.7和10.0 mm
目標深度： 1.5,4.5,7.0,10.0,13.0,16.0 cm
衰減： 0.5 dB / cm-MHz
對比度：消聲，囊腫-喜歡 |
|
灰度目標 |
衰減： 0.5 dB / cm-MHz
組數： 2
6目標： 3 mm深度處
8mmØ對比度： -9，-6，-3，+ 3，+ 6＆> +15 dB
5目標： 10mmØ11.5 cm深度
對比度： -6，-3，+ 3，+ 6＆> +15 dB
|
|
彈性目標 |
衰減： 0.5 dB / cm-MHz
組數： 2
每組目標數： 3
- 6mmØ1.5cm深度
- 8mmØ5cm深度
彈性：10,40和60 kPa |
|
型號040GSE包括 |
-
多用途多組織超聲模型
-
可拆卸掃描井
（適用于大扇形探頭和小型腔內探頭）
-
泡沫襯里便攜包
-
用戶指南
-
48個月保修
|
