美國cirs 008A動態胸部模體
圖像采集 • 治療計劃 QA • 劑量輸送

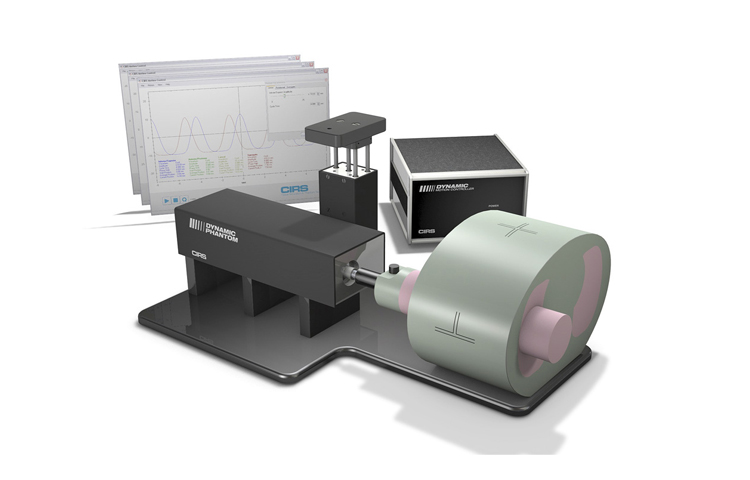

CIRS 動態胸部運動模體是一種精密儀器，用于研究和最大限度地減少肺內腫瘤運動的影響。它在組織等效體模內提供已知、準確且可重復的三維目標運動。它專為圖像引導放射治療中圖像采集、計劃和劑量輸送的綜合分析而設計。
人體模體的形狀、比例和構成代表了普通人類胸部。將包含球形目標和/或各種探測器的肺等效桿插入體模的肺等效葉中。身體連接到運動執行器盒，該盒通過肺等效桿的線性平移和旋轉引起三維目標運動。由于其密度與周圍材料相匹配，棒本身的運動在射線照相中是不可見的。考慮到其密度差，可以解析目標及其運動。目標運動和替代運動由 CIRS 運動控制軟件獨立控制。圖形用戶界面提供了無限多種運動，同時將動態胸部運動模體的操作簡化到直觀的水平。
美國cirs 008A動態胸部模體特征
肺內復雜的 3D 腫瘤運動
亞毫米精度和再現性
運動軟件支持不同的周期、幅度和波形
組織當量從 50 keV 到 125 MeV
與 TLD、MOSFET、nanoDot TM、Dose Gel、微室、PET/CT 靶材和膠片兼容
替代呼吸平臺可容納眾多門控裝置
美國cirs 008A動態胸部模體規格
|
外形尺寸 |
67cmx32cmx28cm |
|
總重量 |
17.2公斤 |
|
幅值 |
±25mm |
|
幅值，AP/LR |
±5mm |
|
幅值，代理值 |
±25mm |
|
運動精度 |
±0.1mm |
|
周期時間 |
1-∞(根據振幅調整) |
|
波形 |
sin (t), 1-2cos4t), 1-2cost), sawtooth, sharkfin |
