美國cirs 008Z運動管理QA模體
圖像采集 • 治療計劃 • 劑量輸送
磁共振成像在放射治療中的集成促進了實時運動管理。CIRS Zeus MRgRT運動管理 QA 模體旨在滿足此類需求。由于使用壓電電機和非鐵磁材料，Zeus 在 MR 環境中使用是安全的。兩個壓電電機通過獨立于上下方向的運動來旋轉圓柱形插入物，從而移動包含跟蹤目標的圓柱形插入物穿過凝膠/液體可填充主體。

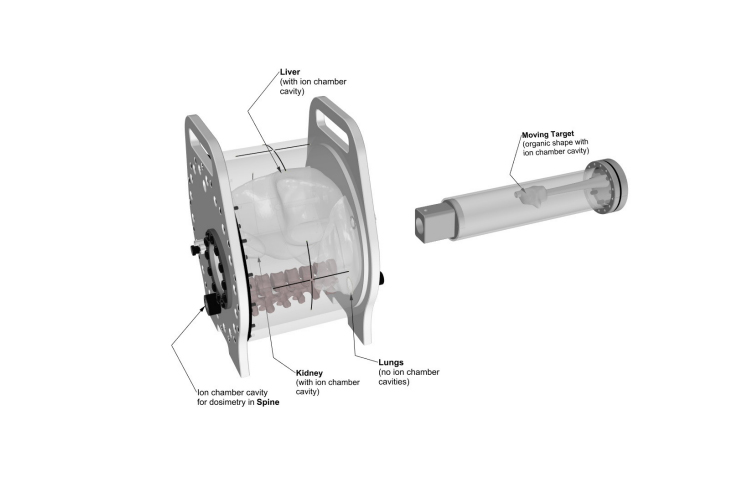

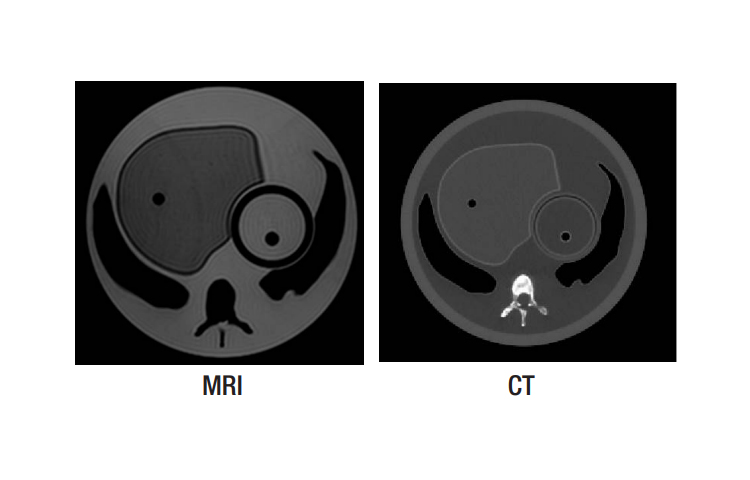

移動插入物包含填充有凝膠的有機形狀的目標（腫瘤），其周圍環繞著用于填充身體的相同背景凝膠。由于模擬的肺、肝、腎和脊柱，身體呈現出異質的背景。模擬器官的形狀符合解剖學，具有逼真的空間關系。它們充滿了凝膠，可在 CT 和 MR 中與填充器官之間空隙的背景凝膠形成對比。除了成像之外，除肺外的所有器官都提供電離室劑量測定腔，可以完成整個質量保證過程；從成像到計劃再到劑量驗證。

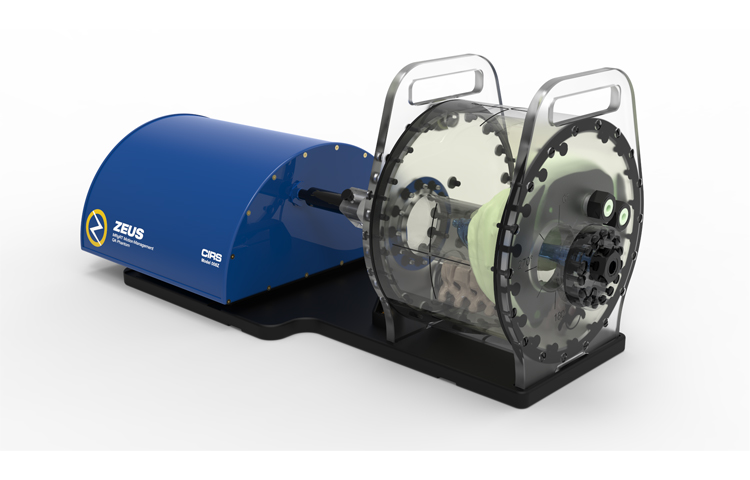

Zeus 被設計為一個單一單元，其壓電執行器永久固定在基板上，MRI 主體“卡扣”在基板上。這樣可以實現快速設置、移除、填充和存儲。模體的底板底部有加工槽，允許使用索引桿進行精確且可重復/可再現的模體 MRI (MRI-Linac) 對準。
CIRS 運動控制軟件可驅動該模體以及 CIRS 動態系列中的其他模體。除了更適合調試和常規 QA 的多個內置運動曲線外，該軟件還允許導入復雜的患者特定呼吸波形。可以編輯這些波形的幅度、采樣率、周期時間、相移和基線位置。它還允許為刀片的線性和旋轉運動設置獨立可控的波形。插入/移動目標的上下運動可以根據幅度進行門控，以允許驗證波束延遲。運動控制器盒提供Beam-on Beam-off信號接口（BNC物理輸入型）
美國cirs 008Z運動管理QA模體特征
壓電電機，非鐵磁材料 => 可在 MR 環境中安全使用
輕松安裝、拆卸、對齊、定位
有機形狀的危險器官和移動目標
可在 MRI、CT、PET 和混合系統中成像
肝臟、腎臟、脊柱和移動目標的離子室劑量測定
3D 組織等效脊柱作為骨標志
針對移動目標的兩個獨立可編程運動
除了內置 QA 波形之外，還可以導入、編輯和保存患者特定的呼吸波形
根據波束開啟、波束關閉信號計算波束延遲
美國cirs 008Z運動管理QA模體規格
|
運動控制器 |
|
外形尺寸 |
67厘米x32厘米x20厘米 |
|
總重量 |
12公斤 |
|
幅值 |
±25毫米 |
|
幅值，AP/LR: |
±3.5毫米 |
|
運動精度 |
±0.2毫米(直線運動）
±0.25°(旋轉運動) |
|
周期時間 |
1-∞(根據振幅調整) |
|
波形 |
sin (t), 1-2cos4(t), 1-2cos(t), sawtooth, sharkfin (built in),custom (through import) |
|
幻影身體 |
|
外形尺寸 |
25.6厘米x32厘米x18厘米 |
|
總重量 |
10公斤 |
|
移動桿 |
|
外形尺寸 |
22厘米x063厘米 |
|
總重量 |
1.1千克 |
|
包含物品 |
ZEUS:MRgRT運動管理QA體模(不包括移動桿)
安裝固件的動態運動控制器 (110-220V,50-60Hz)
致動器底板組件
CIRS運動控制軟件
通信電纜套件:以太網電纜+適配器
用戶指南
攜帶箱
|
|
視光系統附加項目 |
|
|
可選擇的 |
ViewRay系統的線圈支架 (MRIdian) |
|
必需的 |
用于008Z視波系統的低通射頻濾波器 |
