美國cirs 002PRA IMRT骨盆3D模體
從 CT 成像到劑量驗證的完整質量保證
用于膠片和電離室劑量測定的 CIRS Model 002PRA IMRT Pelvic 3D 模體旨在解決圍繞治療計劃系統的調試和比較以及從 CT 成像到劑量驗證的完整系統 QA 的復雜問題。我們的 CIRS 骨盆 3D 模體在形狀、比例、結構以及密度方面正確地代表了人體骨盆解剖結構。這使得能夠對成像和劑量測定系統進行徹底分析。模體呈橢圓形，近似于普通患者的大小，并具有組織等效的三維骨架。它由專有的組織等效環氧材料制成。

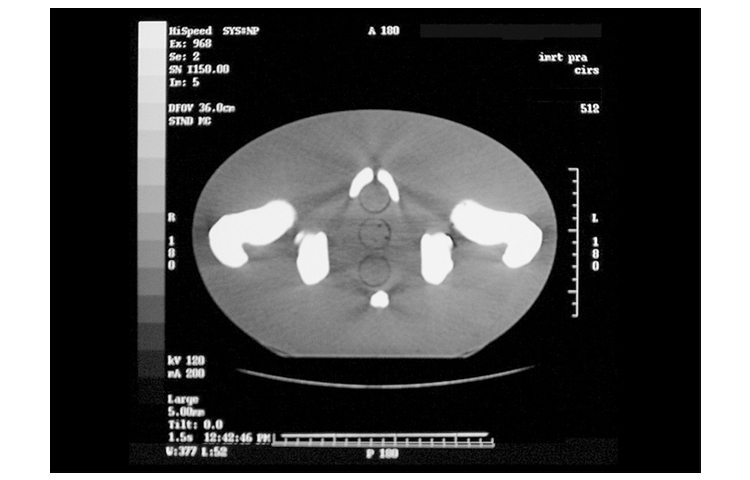

002PRA 型包括四個不同的電子密度參考插頭，可以在模體內的五個不同位置互換。模體的表面蝕刻有凹槽，以確保 CT 切片的正確方向和精確的膠片與計劃配準。
美國cirs 002PRA IMRT骨盆3D模體特征
驗證異質性校正
將 CTU 與電子密度相關聯
檢查敏感區域的劑量分布
檢查深度劑量和絕對劑量
2D 和 3D 等劑量
使用離子室校準膠片
驗證個別患者的治療計劃
美國cirs 002PRA IMRT骨盆3D模體規格
|
外形尺寸 |
35.6厘米x38.1厘米x229厘米 |
|
重量 |
10.5公斤 |
|
材料 |
模體:組織等效環氧材料
插入:CIRS組織等效材料(環氧樹脂基） |
|

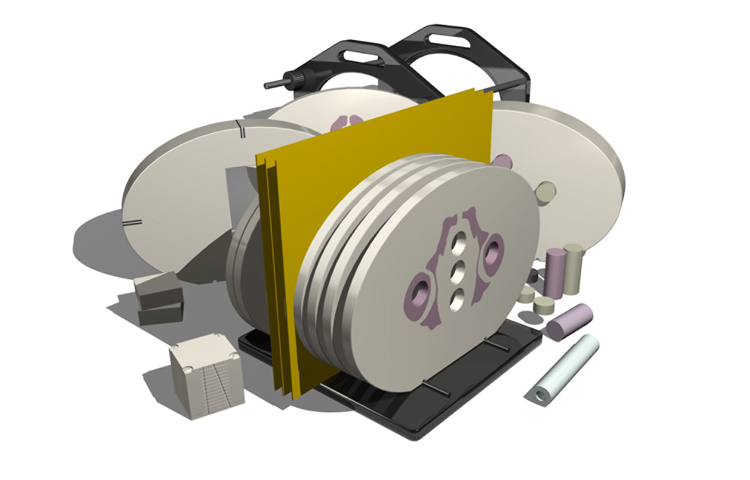

002PRA包括 |
|
數量 |
描述 |
|
1 |
用于可互換ED插入物的5cm組織等效參考截面 |
|
10 |
1厘米厚的連續3D骨盆部分，每個部分鉆孔以容納桿插入物 |
|
1 |
可容納002FC或002GC盒的均質部分 |
|
1 |
用于三維重建的膠片疊層 |
|
5 |
水當量棒，2.5厘米X5厘米長 |
|
20 |
骨等效實心圓盤，2.5厘米X1厘米厚 |
|
30 |
水當量固體圓盤，2.5厘米X1厘米厚 |
|
1 |
電子密度參考插頭，4個一套 (肺、骨、肌肉、脂肪) |
|
1 |
CT膠片基準標記集 |
|
1 |
校準基座 |
|
1 |
保持裝置 |
|
- |
12個月保修 |
