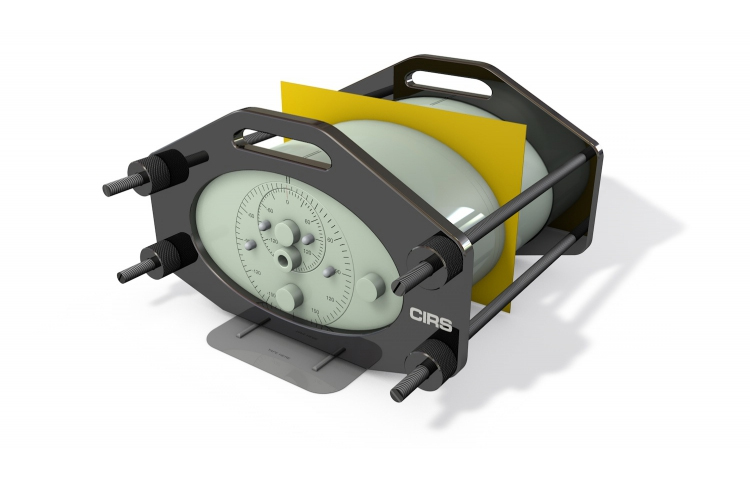

美國cirs 002H9K IMRT軀干模體

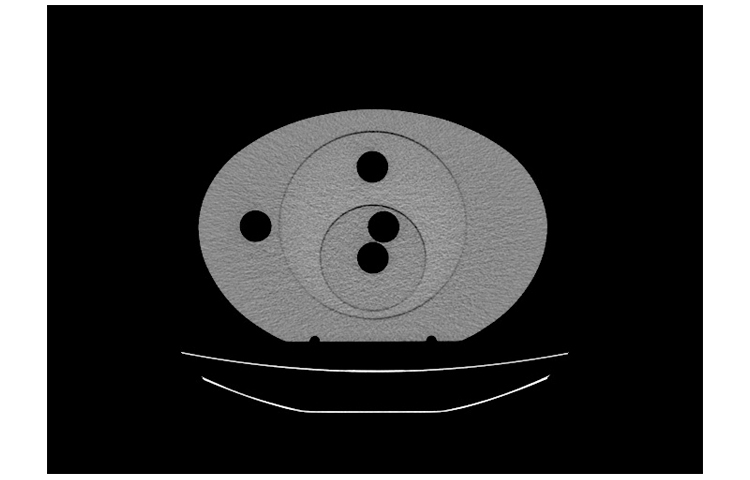

從 CT 成像到劑量驗證的完整質量保證
CIRS提供各種IMRT模型，以匹配最常見的 IMRT 治療區域，包括前列腺、頭頸、乳房和肺部。像 002H9K 這樣的模型曾經是進行 IMRT/VMAT QA 的唯一方法，如今用于更深入的調查，特別是在調試、研究和端到端測試期間。 002H9K 型號是與 David D. Loshek博士合作設計的。使用H9K，只需調整兩個旋轉圓柱體即可在直徑為11.2厘米的圓形區域內選擇任意點劑量位置。肺和骨當量棒可以放置在圓形區域內的任何位置，以評估異質性校正。從模型身體上取下中心圓柱體以模擬頭部和頸部設置。
組織等效技術
我們的 IMRT 模體由專有的組織等效環氧樹脂材料制成。模擬組織的線性衰減在 50 keV 至 15 MeV 范圍內的骨骼和水實際衰減的1%以內。這些獨特的材料無需校正因子，從而提高了準確性并節省了時間。該模型模擬患者從 CT 數據采集和計劃到交付和劑量驗證的整個過程。
美國cirs 002H9K IMRT軀干模體特征
使用可互換桿輕松定位電離室、TLD、MOSFET 和二極管
通過旋轉圓柱體選擇任意點劑量位置
使用放射膠片劑量測定
將探測器靠近膠片放置可改善膠片校準
CT – 膠片標記確保膠片與計劃的準確配準
表面蝕刻有索引以實現精確對準
具有或不具有異構性的配置
使用離子室和其他探測器的膠片進行校準
設計用于容納額外的可選乳房附件
美國cirs 002H9K IMRT軀干模體規格
|
尺寸 |
43.2厘米x39.4厘米x25.4厘米 |
|
重量 |
17.5kg |
|
材料 |
模體:組織等效環氧材料
插入:CIRS組織等效材料(環氧樹脂基） |
|
002H9K中包含的項目 |
|
數量 |
描述 |
|
1 |
水當量均質軀干截面，帶圓柱形插入件 (15厘米） |
|
2 |
2厘米間隔板 |
|
1 |
1厘米間隔板 |
|
1 |
10厘米間隔板 |
|
4 |
水當量實心棒插入件(002RW-S) |
|
1 |
骨等效實心棒插入件(002RB-S) |
|
1 |
CT膠片基準標記集 |
|
1 |
校準基座 |
|
1 |
保持裝置 |
|
1 |
坐標轉換程序 |
|
1 |
用戶指南 |
