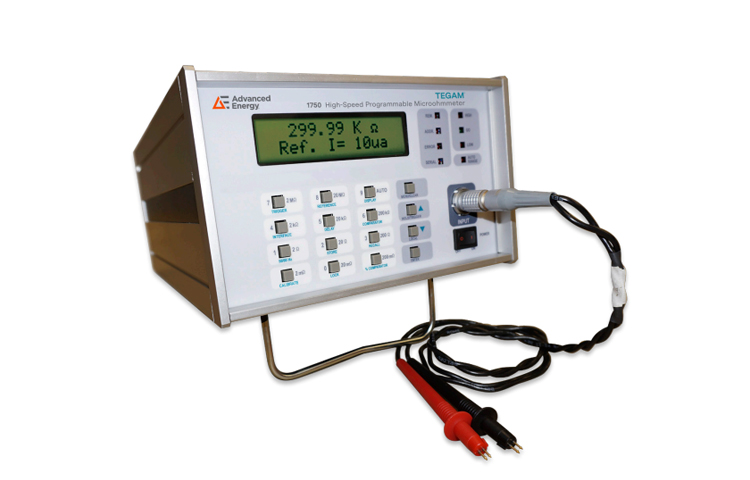

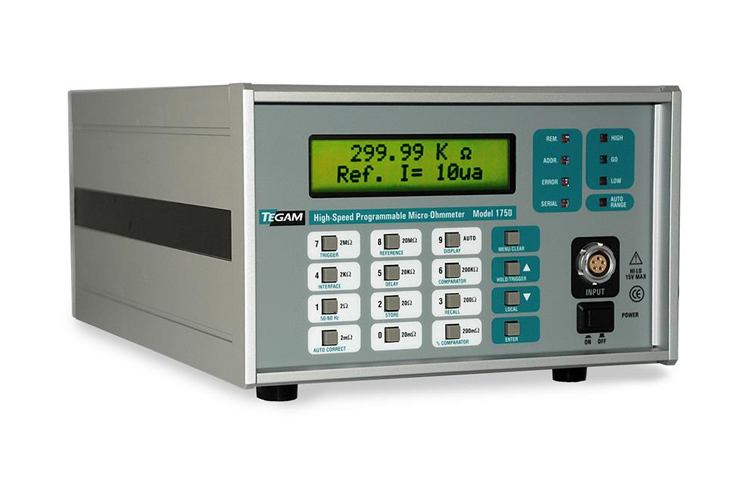

美國TEGAM 1750高速微歐姆表
TEGAM 1750高速微歐姆表是自激光微調器以來在高速生產測試方面的第一個突破。1750是第一款全集成、多模、總線可控、高速的數字歐姆表，旨在超越所有其他歐姆表，提高世界上最快的激光微調器和材料搬運器的性能。
1750以“TRUESPEED”性能加速了高速生產線。在快速模式下，1750可以在不到12毫秒的時間內設置、消除熱誤差、獲取數據并進行首次讀取，精度高達0.05%！這就是“TRUE-SPEED”性能。后續讀數每10毫秒提供一次，真實速率為每秒100次！“TRUESPEED”使您能夠最大限度地提高PLC、物料搬運機和生產線機械的速度。1750提供速度和精度，同時自動抑制熱噪聲和線路噪聲。專有電路消除了由設備處理程序和被測設備之間的接觸引起的熱測量和電磁測量誤差。1750拒絕直流和交流噪聲偏移，同時保持其高速測試性能。這個獨特的功能只有在TEGAM 1750上才能找到
1750的強大之處在于用戶能夠通過選擇標準設置菜單快速配置它。使用1750，您可以選擇測量模式（電阻、歐姆比較器或百分比比較器）和測量范圍（從2 mΩ到20 mΩ）。您可以選擇參考電流和觸發方法。您還可以配置延遲時間、穩定時間以及自動散熱和噪音抑制。如果您不需要所有這些靈活性，只需按下AUTO RANGE（自動范圍）按鈕即可享受騎行！
1750是先進的可編程歐姆表，可通過前面板或總線進行操作。清晰標記的多功能鍵可在前面板上控制量程選擇、讀取模式、延遲、觸發和測量保持。清晰的菜單驅動器選項也為更個性化的操作提供了簡單的設置！前面板包括手動觸發和保持功能以及集電極開路TTL輸出的HI/GO/LO指示燈。
1750非常容易編程。1750包含完整的接口，包括IEEE-488、RS-232C和RS-422。為了最大限度地提高編程效率，每個接口都使用相同的編程命令集和前面板指示燈進行操作，以提供所有操作的連續狀態。前面板校準使1750的可追溯性可以很容易地保持在產品地板上，并且比重新加載電阻器卷軸所需的時間更短。
美國TEGAM 1750高速微歐姆表特點
“TRUE-SPEED”高速測試能力快速準確
100 nΩ分辨率
自動熱噪聲和電磁噪聲抑制
可編程參考電流
GPIB、RS-232C和RS-422兼容性
美國TEGAM 1750高速微歐姆表規格
|
距離 |
分辨率 |
1A |
100mA |
10mA |
1mA |
100μA |
10μA |
1μA |
100 nA |
|
2mΩ |
100nΩ |
2 mV |
|
|
|
|
|
|
|
|
20mΩ |
1μΩ |
20 mV |
2 mV |
|
|
|
|
|
|
|
200mΩ |
10μΩ |
200 mV |
20 mV |
|
|
|
|
|
|
|
2Ω |
100μΩ |
|
200 mV |
20 mV |
|
|
|
|
|
|
20Ω |
1mΩ |
|
|
200 mV |
20 mV |
|
|
|
|
|
200Ω |
10mΩ |
|
|
2 V |
200 mV |
20 mV |
|
|
|
|
2kΩ |
100mΩ |
|
|
|
2V |
200 mV |
|
|
|
|
20kΩ |
1Ω |
|
|
|
|
2 V |
200 mV |
|
|
|
200kΩ |
10Ω |
|
|
|
|
|
2 V |
|
|
|
2MΩ |
100Ω |
|
|
|
|
|
|
2 V |
|
|
20MΩ |
1kΩ |
|
|
|
|
|
|
|
2V |
|
最大引線電阻 |
|
500 mΩ |
5Ω |
50 Ω |
100 Ω |
100 Ω |
100 Ω |
100 Ω |
100 Ω |
