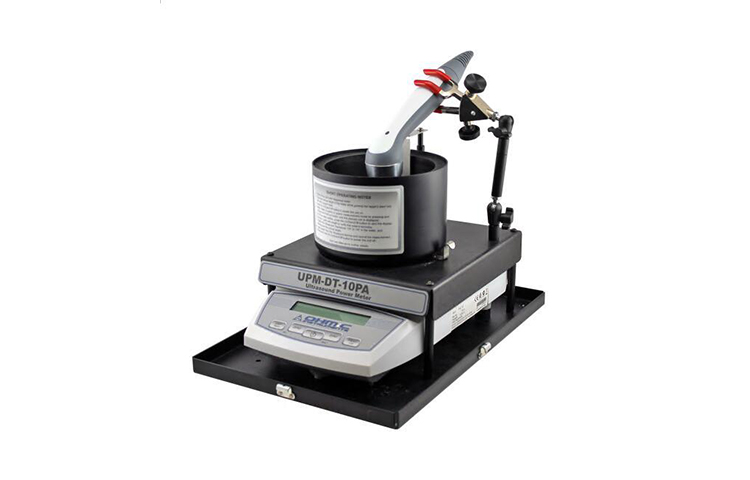

美國OHMIC UPM-DT-10PA超聲功率計
OHMIC儀器型號UPM-DT-1PA和10PA是超聲功率計，在測量診斷和治療超聲波換能器的功率輸出。UPM-DT系列自1986年以來一直在全球范圍內使用，符合美國食品藥品監督管理局、JCAHO、AAMI和AIUM推薦的測試指南。功率是通過輻射法測量的，UPM-DT的精度可追溯到NIST。
操作原理測量超聲波功率最可靠、最可重復的方法是輻射力平衡法。待測試的換能器位于水介質中45°氣背錐形目標上方的中心，該目標與能夠解決0.1或1.0 mg問題的精密天平相連。當聲能施加到錐形上時，施加在天平測壓元件上的合力與總輻射功率成正比。測試槽內襯可吸音橡膠，以防止功率反射。天平被編程為將毫微克力直接轉換為以瓦特為單位的讀數，UPM-DT-1PA型號的分辨率最接近0.002瓦特，UPM-DT-10PA型號的精度最接近0.02瓦特。通過在目標錐體的臂上放置校準砝碼，可以很容易地完成UPM DT系列的驗證。（1克的重量相當于146.5瓦。）OHMIC還保留了NIST可追溯的質量和超聲波標準，因此這些單位可以返回進行定期重新認證。
校準超聲換能器的重要性測量超聲功率水平以驗證正確的患者暴露并減少潛在風險是很重要的。所有診斷和治療多普勒和超聲波設備都應定期進行測試。典型的安全值由聲場中強度達到最大值的點的時間平均強度定義，稱為空間峰值時間平均值（SPTA）。FDA和AIUM為醫療應用中的最大SPTA值提供了指南。典型的安全SPTA值為10mW/cm2用于回聲探測，100mW/cm2用于多普勒設備，3W/cm2用于治療。通過測量總功率輸出并除以轉換器的有效橫截面積來確定轉換器的功率密度（瓦特/cm2）。手冊中包含了記錄和報告超聲波性能的樣本表格。
美國OHMIC UPM-DT-10PA超聲功率計特點
高分辨率：2或20mW（克數為1.5或15mW）
測量范圍：0-30瓦
頻率范圍：.5到10MHZ
測量總脈沖或連續功率
自動調零和穩定
數字顯示器&RS-232接口
配有手提箱
美國OHMIC UPM-DT-10PA超聲功率計規格
|
功率范圍 |
0 - 30瓦 |
|
分辨率 |
20 mW（克數模式下為15 mW） |
|
顯示靈敏度/不確定性 |
0.02瓦 |
|
精度 |
25°C時10瓦時的±3% |
|
歸零方法 |
自動歸零 |
|
穩定 |
≤第二次整合 |
|
最大傳感器尺寸 |
直徑0.3175厘米 |
|
傳感器工作頻率 |
5-10MHz |
|
測試介質 |
脫氣水 |
|
計算機接口 |
RS 232.600-19200波特 |
|
默認波特率 |
2400 |
|
電源 |
120 VAC至12 VAC 500 mA
帶182cm電線的適配器
|
|
EMC |
EN 61326-1，AS/NZS4251.1,AS/NZS4252.1.CAN/CSA-22.2 No
1010-1-92, UL Std. No. 3101-1
|
|
電氣安全 |
EN 61010-1 |
|
產品尺寸 |
27.94cm高x 38.1cm長x 25.4cm寬 |
|
重量 |
7.25kg |
|
手提箱 |
黑色陽極氧化鋁 |
