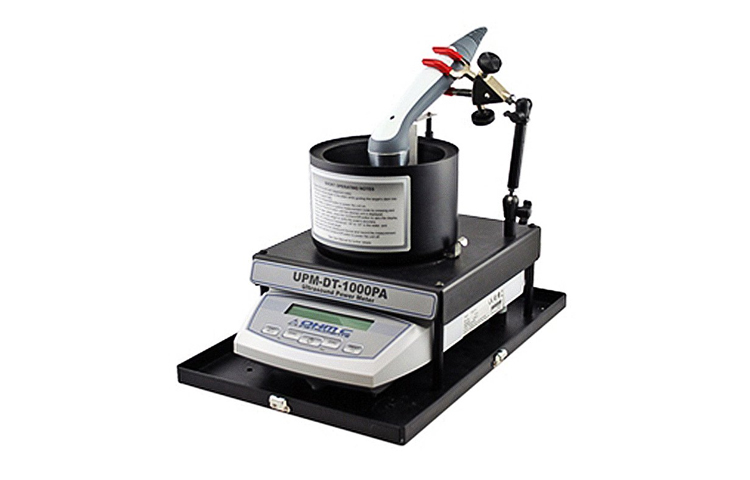

美國OHMIC UPM-DT-1000PA超聲功率計
美國OHMIC UPM-DT-1000PA超聲功率計提供了任何電流UPM-DT中最快的響應（不到3秒）和最高的分辨率（0.001瓦）。UPM-DT系列自1986年以來一直在全球范圍內使用，符合美國食品藥品監督管理局、JCAHO、AAMI和AIUM推薦的測試指南。功率是通過輻射力平衡法測量的。UPM-DT的準確性可向NIST查詢。
操作原理測量超聲波功率最可靠、最可重復的方法是輻射力平衡法。待測試的換能器位于水介質中45°氣背錐形目標上方的中心，該目標與能夠解決0.1 mg問題的精密天平相連。當聲能施加到錐形上時，施加在天平測壓元件上的合力與總輻射功率成正比。測試槽內襯吸音器，以防止功率反射。天平被編程為將毫克大小的力直接轉換為以瓦特為單位的讀數，分辨率為0.001瓦特。通過在目標錐體的臂上放置校準砝碼，可以輕松完成UPM DT序列的驗證。（1克的重量相當于14.65瓦。）OHMIC還保留了NIST可追蹤的質量和超聲波標準，因此這些單位可以返回進行定期重新認證。
校準超聲換能器的重要性測量超聲功率水平以驗證正確的患者暴露并減少潛在風險是很重要的。所有診斷和治療多普勒和超聲波設備都應定期進行測試。典型的安全值由聲場中強度達到最大值的點的時間平均強度定義，稱為空間峰值時間平均值（SPTA）。FDA和AIUM為醫療應用中的最大SPTA值提供了指南。典型的安全SPTA值為10mW/cm2用于回聲探測，100mW/cm2用于多普勒設備，3W/cm2用于治療。通過測量總功率輸出并除以轉換器的有效橫截面積來確定轉換器的功率密度（瓦特/cm2）。手冊中包含了記錄和報告超聲波性能的樣本表格。
美國OHMIC UPM-DT-1000PA超聲功率計特點
最快響應時間：不到3秒
最高分辨率：在GRAMS模式下為1mW或.1 mg
測量范圍：0-30瓦
頻率范圍：.5到10MHZ
測量總脈沖或連續功率
自動調零和穩定
數字顯示器&RS-232接口
美國OHMIC UPM-DT-1000PA超聲功率計規格
|
功率范圍 |
0至30瓦 |
|
分辨率 |
1毫瓦(克模式下為0.1毫克) |
|
顯示靈敏度 |
0.001瓦特 |
|
精度 |
25°C時，10瓦時的士3% |
|
歸零方法 |
自動 |
|
響應時間 |
<3.0秒 |
|
最大傳感器尺寸 |
4 1/2“直徑 |
|
傳感器工作頻率 |
.5-10兆赫 |
|
測試介質 |
脫氣水 |
|
計算機接口 |
RS-232600-19200波特率 |
|
默認波特率 |
2400 |
|
電池 |
120VAC至12VAC500mA適配器6英尺繩 |
|
EMC |
EMC 2004/108/EC,Low VoltageDirective 2006/95/EC，AS/NZS4251.1.AS/NZS5252.1 |
|
CSA C&US |
CAN/CSA-C22.2 No.1010.1-92UL Std No. 3101-1 |
|
電子合規 |
EN 61010-1:2001,EN 61326-1:2006 |
|
產品尺寸 |
27.94cm高x 38.1cm長x 25.4cm寬 |
|
重量 |
7.25kg |
|
手提箱 |
黑色陽極氧化鋁 |
