德國QUARTx射線測試卡
德國QUARTx射線測試卡用于高對比度和/或空間分辨率測量。該程序在x射線質量保證和服務方面有著悠久的傳統，并且易于執行。
測試圖案用于評估膠片屏幕系統、放大技術和x射線成像系統的分辨率能力。圖案由不同的引線厚度組成。通常在每個圖案上指定相應的厚度。每個測試圖案通常封裝在塑料中，即組織等效材料中。每個圖案的分辨率范圍因測試類型而異。
德國QUARTx射線測試卡技術規格
類型 1：1.0 ... 4.86 LP/mm / 16 組
1-83 型：0.5 ... 5.0 LP/mm / 16 組
類型 2：0.25 … 3.33 LP/mm / 16 組
4A 型：0.5 ... 8.0 LP/mm / 2x 9 組
4B 型：0.5 ... 5.5 LP/mm / 2x 13 組
4C 型：1.4 ... 8.0 LP/mm / 2x 16 組
6-2.8 型：2.8 ... 5.0 LP/mm / 2x 6 組
10 型：0.25 … 2.0 LP/mm / 6 組
15 型：0.315 ... 1.25 LP/mm / 2x 7 組
16 型：0.5 ... 4.0 LP/mm / 7 組
17 型：0.177 ... 3.33 LP/mm / 18 組
18 型：0.5 ... 5.0 LP/mm / 21 組 / 2 個附加對比區域
18a 型：0.5 ... 7,1 LP/mm / 24 組 / 2 個附加對比區域
18b 型：0.5 ... 10.0 LP/mm / 27 組 / 2 個附加對比區域
18c 型：0.5 ... 16.6 LP/mm / 31 組 / 2 個附加對比區域
18d 型：0.5 ... 16.6 LP/mm / 32 組 / 2 個附加對比區域
18e 型：0.5 ... 16.6 LP/mm / 30 組 / 2 個附加對比區域
21 型：2.0 ... 10.0 LP/mm / 16 組
22 型：3.54 … 4.86 LP/mm / 2x 4 組
22A 型：4.0 ... 7.14 LP/mm / 2x 4 組
22B 型：3.93 … 5.5 LP/mm / 2x 4 組

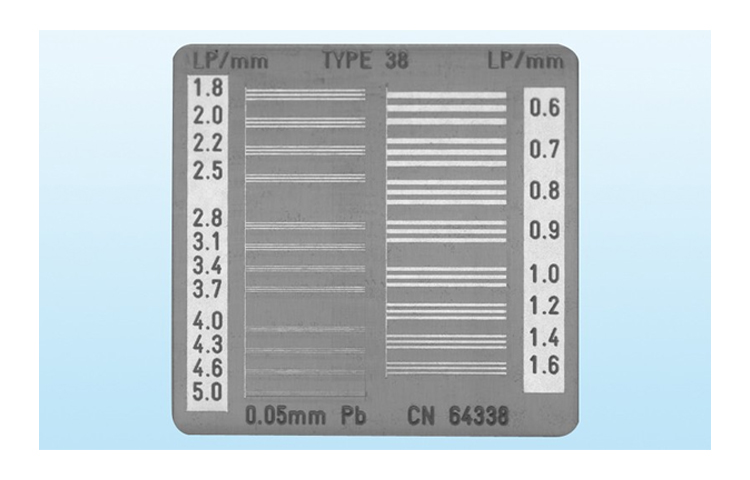

38 型：0.6 ... 5.0 LP/mm / 20 組
41 型：0.6 ... 3.4 LP/mm / 2x 15 組
42 型：2.0 ... 6.0 LP/mm / 2x 14 組
43 型：3.4 ... 10.0 LP/mm / 2x 15 組
46 型：0.8 ... 9.5 LP/mm / 2x 15 組
52 型：0.05 + 0.1 + 0.25...3.4 + 3.7 LP/mm / 19 組
53 型：0.25 + 0.5...10.0...6.0 LP/mm / 23 組
54 型：0.5 + 0.1 + 0.25...3.55...2.8 LP/mm / 28 組
56 型：0.5 + 0.1 + 0.25...3.55...2.8 LP/mm / 48 組
68 型：1.4 ... 8.4 LP/mm / 2x 10 組
80 型：2.0 ... 6.0 LP/mm / 2x 12 組
81 型：0.6 … 10.0 LP/mm / 26 組
84 型：0.6 ... 5.0 LP/mm / 2x 16 組
