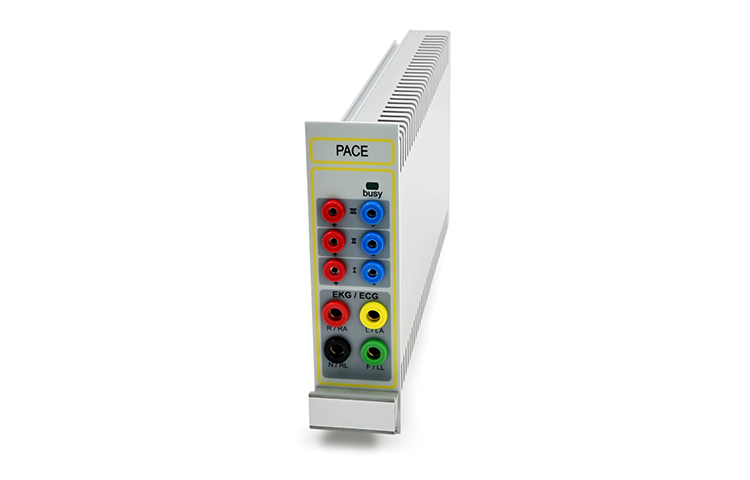

德國SPL Elektronik PACE心臟起搏器測試儀
GS測試模塊PACE用于外部單回路、雙回路和三回路心臟起搏器的功能測試，用于輸出異步或需求脈沖的心內或經胸刺激。PACE確定脈沖幅度和AV延遲時間。借助程序控制的測試信號，系統還可以自動確定不應期、靈敏度（需求幅度）和需求頻率。內部負載電阻可以通過程序控制設置為50-1600歐姆。
脈沖持續時間和脈沖幅度的確定：
脈沖持續時間TP測量為50%信號曲線值之間的時間間隔，參考最大電壓。系統計算并顯示脈沖幅度作為時間間隔TP內脈沖信號的算術平均值。
抑制幅度和需求幅度：
一旦啟動抑制幅度的自動測量功能，所選的測試信號會隨著每個脈沖的增加而增加。
一旦您啟動了需求振幅的自動測量功能，所選的測試信號就會隨著脈沖而減小。
需求（抑制）頻率：
需求（抑制）頻率是心臟/心電圖信號頻率，起搏器接管心臟的刺激。一旦心電圖信號頻率低于起搏器設定的頻率，起搏器就會發出刺激脈沖。PACE模塊在其輸入/輸出處產生測試脈沖，從70ppm的脈沖率開始，然后緩慢下降，直到起搏器開始刺激。
測試信號脈沖的輸出：
根據ACTIMED測試程序中輸入的參數，在程序控制下輸出模擬ECG脈沖（測試信號脈沖）。用戶可以在ISO、正弦2、三角波和方波脈沖中進行選擇。脈沖持續時間在1ms-200ms的范圍內輸出。
德國SPL Elektronik PACE心臟起搏器測試儀特點
心臟內起搏器
單、雙、三環心臟起搏器
需求參數測試
選定測試信號的輸出
圖形顯示速度沖動
德國SPL Elektronik PACE心臟起搏器測試儀規格
|
負載電阻 |
50-1600歐姆，步長為50歐姆 |
|
測量范圍
|
0-±20 V±0.1 V或測量值的±5%
0-±250 V±0.1 V或測量值的±5%
|
|
最大時間分辨率 |
dt=20μs |
|
脈沖頻率 |
30-1200 BPM，±1 BPM或測量值的±0.5% |
|
同步信號 |
竇、方竇、三角形、矩形、梯形、ISO、心室纖維性顫動（VF）、室性心動過速（VT）、線頻率、QRS |
|
脈沖持續時間 |
0.1-200 ms±0.1 ms或測量值的±5% |
|
振幅 |
1-25 mV±5% |
|
AV延遲時間 |
10-400 ms±5% |
|
需求頻率 |
55-100 BPM±1% |
|
靈敏度測量 |
0.5-25 mV±10% |
|
不應期測量 |
50-900 ms±10% |
