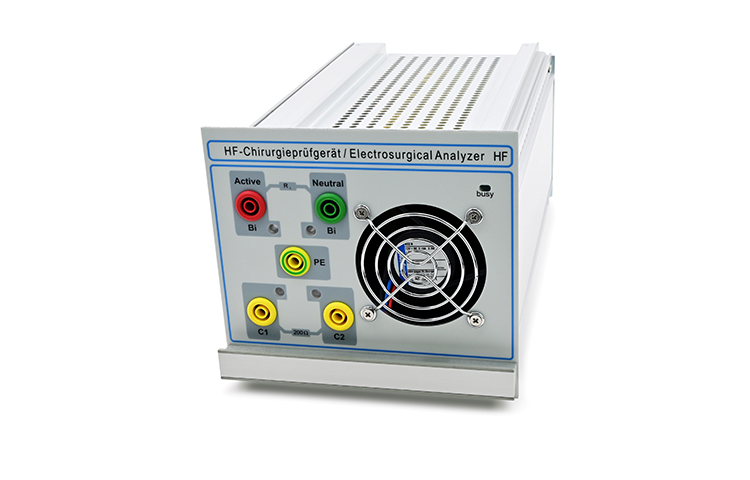

德國SPL Elektronik HF高頻手術設備檢測儀
GS測試模塊HF用于測試HF手術設備的功能。根據這種手術裝置的制造商的說明，用戶可以測量負載電阻器上給出的HF輸出功率和HF泄漏電流。負載電阻器可調為10歐姆，可調為25–6375歐姆，步長為25歐姆。測試的測試參數可以在測試說明中列出，并可以用PC自動測試。這可以減少測試時間。
在用作多功能測試設備時，測量值將直接顯示
HF輸出功率
HF泄漏電流
HF電流，RMS
HF電壓，RMS
HF輸出功率：
在測量功率的過程中，首先，軟件將規定的負載電阻設置為10歐姆，或者以25歐姆的步長從25歐姆設置為6375歐姆。然后HF輸出功率可以被發送到HF并被測量。自動范圍切換器負責RMS轉換器的最佳控制。RMS轉換器基于熱轉換原理，與驅動器模塊一起設計用于高達10MHz的頻率。
HF泄漏電流：
通過200歐姆電阻器測量高頻泄漏電流。對于此測試，負載電阻器是可調的。
德國SPL Elektronik HF高頻手術設備檢測儀特點
高頻功率測量
高頻電壓測量
高頻-電流測量
高頻-泄漏電流測量
中性電極試驗
試驗負載電阻10歐姆,25-6375歐姆,按25歐姆的步驟
德國SPL Elektronik HF高頻手術設備檢測儀規格
|
測量范圍HF電流TRMS |
0-5000mA |
|
分辨率 |
0.1 mA |
|
HF泄漏電流 |
0-250 mA |
|
分辨率 |
0.1 mA |
|
中性電極測試 |
0-1000歐姆 |
|
帶寬 |
0.3-10 MHz |
|
負載電阻器
|
10歐姆
25歐姆-6375歐姆
以25歐姆為步長
|
|
擺動時間 |
<3秒 |
|
輸出功率 |
500 W：持續開啟1分鐘，關閉5分鐘：在25°C環境溫度（50–800歐姆）下最大200 W |
|
HF輸出功率 |
0-500 W±1 W或值的±2,5% |
